真空闸阀

简要描述:真空闸阀,真空隔离闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

  • 产品型号:NKZ41H,NKZ44H,NKZ61H,NKZ64H
  • 产品产地:浙江温州
  • 更新时间:2021-04-21
  • 访  问  量:3071

相关新闻

Related Articles

详细介绍

用途及特点

真空闸阀,真空隔离闸阀连接形式分法兰、焊接两种,驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃,工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

由普通手动闸阀改进而来,区别在于真空闸阀的填料密封处多加装一个真空密封环,具有自胀压紧作用,比普通闸阀的气密封性能更好。该阀门适用于工作温度≤425℃(铬钼钢材NKZ44Y型为≤550℃),工作介质为水、蒸汽或空气的管路上,作为启闭装置;尤其适用于火电厂汽机冷凝和真空负压系统,起真空隔离密封作用。

参数:

公称通径:DN50-DN800
公称压力:1.6Mpa-10Mpa
适用温度:≤550℃
适用介质:水、蒸汽、空气
阀体材质:铸钢、碳钢、铬钼钢
连接方式:法兰连接
设计制造:GB12234
结构长度:GB12221
法兰标准:GB9113;JB79
检查试验:GB/T13927;HG/T9092

真空闸阀特性:

①设计了真空密封结构填料室,使系统与大气隔离,具有良好的环保性能;
②选材考究,符全国内外相关标准,材料的全面质量高;
③密封副配对先进合理,提高了密封性能,使用寿命长;
④启闭件采用平行闸板双向弹性密封,摩擦力小,启闭轻松,维修方便,密封可靠,性能优良;
⑤阀杆经调质及表面氮化处理,有良好的抗腐蚀性、抗擦伤性和耐磨性;
⑥法兰垫片采用复合材料,膨胀系数大、气密性能好、保证系统与大气隔离可靠。

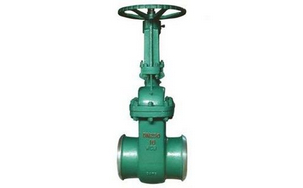

真空闸阀,真空隔离闸阀实物图片

真空闸阀尺寸:



主要连接外形和尺寸

单位:mm

通径 50 65 80 100 125 150 200 250 300 350 400 450 500
L 250 270 280 300 325 350 400 450 500 550 600 650 700
H 345 395 425 510 570 725 820 890 1070 1320 1450 1560 1720
