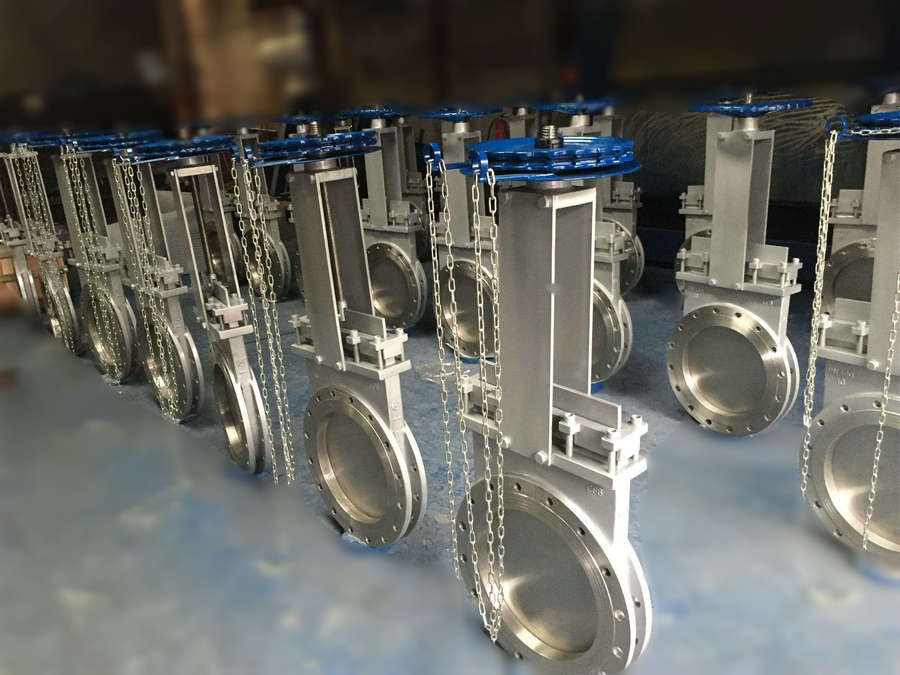

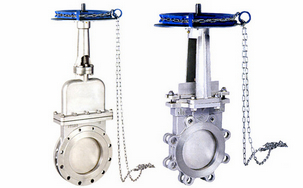

链轮刀闸阀

简要描述:链轮刀闸阀(暗杆,对夹式,梅花形)设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。广泛应用于食品饮料、造纸、纸浆工业、工业污水、城市污水处理、化工厂、散状物料输送、飞灰处理行业。

  • 产品型号:PZL73H,PZL73X,PZL43H
  • 产品产地:浙江温州
  • 更新时间:2021-04-21
  • 访  问  量:1824

相关新闻

Related Articles

详细介绍

链轮刀闸阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16


链轮刀闸阀特点:

1、采用全圆形的通道设计,刀板底端加工成刀刃,光洁度高,保证了良好的密封性。

2、在刀板上端安装有PTFE、刮泥器,可防止粉尘砂砾等擦伤性物质进入填料盒。

3、聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端,可防止颗粒物料直接冲刷在密封上,从而可改善的工作条件,延长寿命。

4、根据需要,可在阀体四周设置多个冲洗口,直接用空气、蒸汽或水进行冲洗,防止沉淀物逐渐堆积,对于输入困难的流体特别适用。

5、刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善,便于维修,使用寿命长。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

尺寸范围:

 DN50~600mm   NPS 2”-24”  (大口径按需定制)

 最大工作压力:

 DN50~DN250: 10Bar  NPS2~NPS10:150Psi

 DN300~DN450: 7Bar  NPS12~NPS18:90Psi

 DN500~DN600: 4Bar  NPS20~NPS24:60Psi

 使用温度:  -29...+800℃
 密封等级:

 硬密封IV级密封 *软密封VI级密封 *试压标准参照 MSS SP-81

 阀体材质:

 铸钢, 不锈钢,  特殊材质

 阀芯/阀杆材质:  不锈钢硬化处理, 特殊材质硬化处理
阀座材质:

不锈钢硬化处理 EPDM (120°C) /Viton(200°C)/PTFE(200°C) /NBR(90°C)

 结构长度:   MSS SP-81
 法兰标准:

 GB/T 9113.1, JB/T 79.1, HG 20592, ASME B16.5, EN1092-1

 应用范围:

 制浆造纸,污水处理,食品饮料,化工行业,能源行业,钢铁行业等
