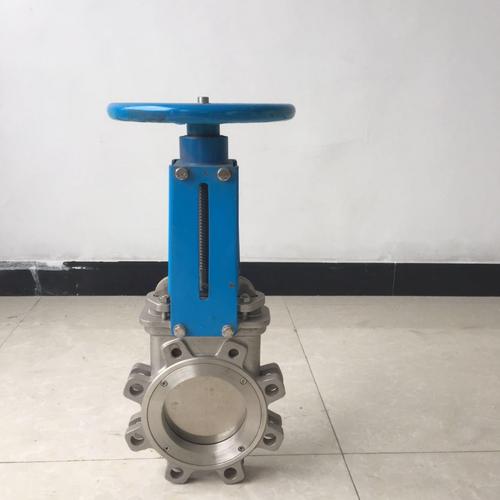

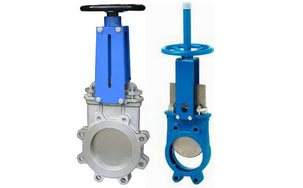

双向密封刀闸阀

简要描述:双向密封刀闸阀:阀体采用一体式结构,杜绝阀体渗漏,密封垫片老化等一系列问题,使用寿命更长,维护更简单;采用阀体底部密封,阀腔内无凹槽,不易堵塞、无残留,管道清洗方便,法兰密封面镶O型圈,无须另配法兰垫片,安装简单方便,磨擦系数小,启闭灵活,该系列刀闸阀可配手动、电动、气动、电液动、液动、伞齿轮传动等诸多执行器,以满足不同工矿要求使用。 双向密封刀闸阀填料密封:石墨盘根,四氟盘根。

  • 产品型号:TUZ73X
  • 产品产地:浙江温州
  • 更新时间:2021-04-29
  • 访  问  量:3065

相关新闻

Related Articles

详细介绍

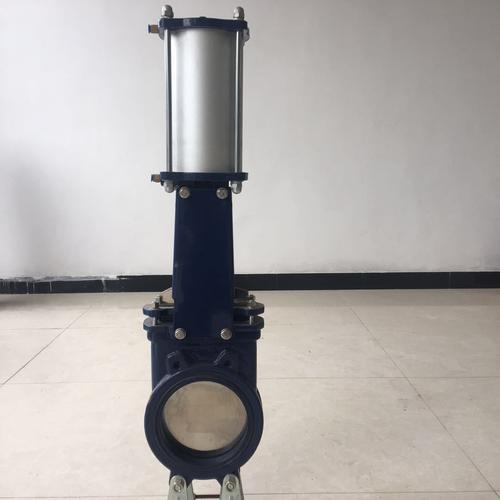

双向密封刀闸阀:阀体采用一体式结构,杜绝阀体渗漏,密封垫片老化等一系列问题,使用寿命更长,维护更简单;采用阀体底部密封,阀腔内无凹槽,不易堵塞、无残留,管道清洗方便,法兰密封面镶O型圈,无须另配法兰垫片,安装简单方便,磨擦系数小,启闭灵活,该系列刀闸阀可配手动、电动、气动、电液动、液动、伞齿轮传动等诸多执行器,以满足不同工矿要求使用。
双向密封刀闸阀填料密封:石墨盘根,四氟盘根。

双向密封刀闸阀设计标准

法兰标准
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
强度及密封试验标准
JB/T 9092 -1999
硬度密封等级
MSS SP 81-2001 40ml/inch

压力-温度额定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
结构长度标准
MSS SP 81-2001
GB/T 12221-2005 J16

双向密封刀闸阀产品特点
1、阀门采用整体式设计,,流体阻力小,操作灵活方便。
2、双向密封刀闸阀螺杆传动采用双平面轴承设计,使得传动摩擦力大大减少,从而阀门开启轻便顺畅。
3、刀闸阀密封座采用可动式密封,且采用O形圈预紧提供预紧力使密封座紧贴阀瓣,泄露量大大减少,对在长期使用中密封副的磨损有自动补偿功能提高了使用寿命。
4、固定导向爪,无凹槽设计,不易引起介质积存或卡阻。
5、阀座可根据介质和工况的需要,选择金属硬密封或软密封:闸板采用表面镀铬或离子氮化处理,使闸板更耐磨,密封面使用寿命更长;软密封可选PTFE阀座或增强PTFE阀座或三元乙丙、NBR,密封性好,耐腐蚀。
6、介质适应范围广:良好的密封性能和经济实用性强,操作可手动、气动、电动,实用范围非常广。



 技术参数  Technical Specification

公称通径/Norminal Diameter:

DN50-600    2"-24"

压力等级/Pressure rating:

0.6MPa、1.0MPa、1.6MPa、ASME CLASS 150LB

试压标准/Pressure test:

DN50-200  (2"~8")  1.0Mpa

DN250-400   (10"-16" ) 0.6Mpa

DN450-600    (18"~24" ) 0.5Mpa

适用温度/Suitable Temperature:

-20℃~+120℃

泄漏等级/Leakage Level:

EPDM 软密封     A级(零泄漏)

EPDM sealing  A level (0 leakage)
