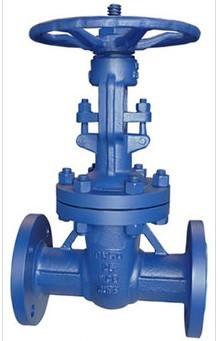

DIN3202-F4/F5/F7德标闸阀适用于液、气、水介质管路和设备,作为接通和断流之用。该阀流体阻力和启闭所需力矩较小,不受节制的流向限制,形体比较简单,制造工艺性较好。因此使用范围很广,广泛应用于食品、药类、 给排水工程、建筑、消防等领域。
德标闸阀设计标准:DIN3352
德标闸阀结构长度:DIN3202
德标闸阀连接法兰:DIN2543-2545
德标闸阀实验和检验:DIN3230

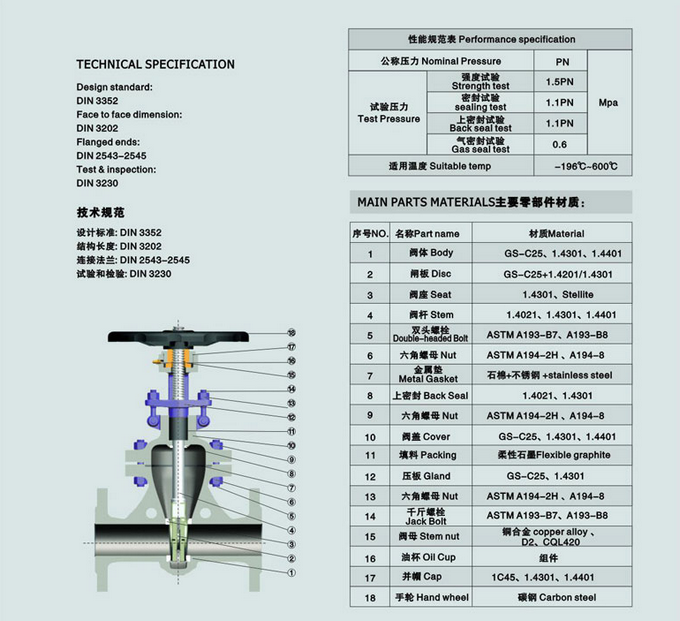

德标闸阀尺寸图:
德标软密封闸阀零件材质:
1、阀体:GGG50;
2、阀瓣:GGG50+EPDM、GGG50+NBR;
3、阀瓣螺母:Brass;
4、阀杆:AISI 420;
5、垫片:EPDM/NBR;
6、阀盖:GGG50;
德标软密封闸阀可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。
型号 DN | 结构长度 L-mm | 中心高 h-mm | 手轮直径 D-mm | 公称直径 a-mm | 法兰直径 d-mm | 孔中心距 c-mm | 孔数及孔径 x-n | 法兰厚度(含水线) T-mm | 凸台高度 f-mm | 凸台外径 g-mm | 公称压力 |
50 | 150 | 241 | 138 | 50 | 158 | 125 | 4-Φ18 | 16.5 | 2 | 99 | PN16 |
65 | 170 | 270 | 173 | 65 | 180 | 145 | 4-Φ18 | 17 | 2 | 118 | |
80 | 180 | 292 | 173 | 80 | 196 | 160 | 8-Φ18 | 19 | 3 | 132 | |
100 | 190 | 333 | 200 | 100 | 215 | 180 | 8-Φ18 | 20 | 3 | 156 | |
125 | 200 | 384 | 230 | 125 | 250 | 210 | 8-Φ18 | 20 | 3 | 184 | |
150 | 210 | 420 | 230 | 150 | 280 | 240 | 8-Φ23 | 20 | 3 | 211 | |
200 | 230 | 512 | 270 | 200 | 336 | 295 | 12-Φ23 | 21 | 3 | 266 | |
250 | 250 | 602 | 350 | 250 | 405 | 355 | 12-Φ26 | 25 | 3 | 319 | |
300 | 270 | 705 | 350 | 300 | 460 | 410 | 12-Φ26 | 28 | 4 | 370 | |
350 | 290 | 782 | 450 | 350 | 520 | 470 | 16-Φ26 | 28 | 4 | 430 | |
400 | 310 | 880 | 480 | 400 | 580 | 525 | 16-Φ30 | 28 | 4 | 475 | |
500 | 350 | 1055 | 600 | 500 | 715 | 650 | 20-Φ34 | 29 | 4 | 580 | |
600 | 390 | 1260 | 600 | 600 | 840 | 770 | 20-Φ40 | 38 | 4 | 680 |
