碳钢闸阀

简要描述:碳钢闸阀,Z41H碳钢法兰闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

  • 产品型号:Z41H
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:1990

相关新闻

Related Articles

详细介绍

碳钢闸阀,Z41H碳钢法兰闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。
碳钢闸阀产品特点:
1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小
2、密封面采用不锈钢和硬质合金,使用寿命长
3、采用柔性石墨填料、密封可靠,操作轻便灵活
4、驱动方式为手动、气动、电动、齿轮传动
5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式.
碳钢闸阀标准规范:
设计制造标准:GB/T 12234-2007
结构长度标准:GB/T 12221-2005
连接法兰标准:GB/T 9113
压力温度等级:GB/T 12224-2005
试验检验标准:GB/T 13927-2008

执行标准

设计与制造 结构长度 法兰尺寸 压力-温度 试验-检验
GB12234 GB12221 GB9113 JB79 GB9131 GB/T13927 HB/T9092

压力试验

公称压力 1.6 2.5 4.0 6.4 10.0 16.0
强度试验 2.4 3.8 6.0 9.6 15.0 24.0
水密封试验 1.8 2.8 4.4 7.0 11.0 18.0
上密封试验 1.8 2.8 4.4 7.04 11.0 18.0
气密封试验 0.4-0.7

主要零件材料及性能

体盖板 阀杆 密封面 垫片 填料 工作温度℃ 适用介质
WCB 2Cr13 13Cr
STL
增强柔性石墨
1Cr13/柔性石墨
OS软钢
0Cr18Ni9Ti
0Cr17Ni12Mo2Ti
XD550F(T)
PTFE
柔性石墨
增强柔性石墨
SFB/260
SFP/260
PTFE
≤425 水、蒸汽、油品
WC1 38GrMoA1
25Cr2MoV
≤450
WC6 ≤540
WC9 ≤570
ZGCr5Mo ≤540
ZG1Cr18Ni9Ti 1Cr18Ni9Ti ≤200 -
ZG1Cr18Ni12Mo2Ti 1C18Ni12Mo2Ti ≤200

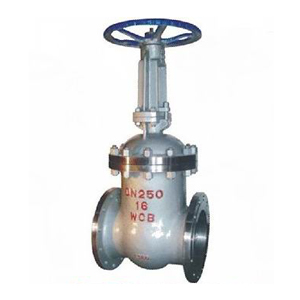

碳钢闸阀,Z41H碳钢法兰闸阀实物图片

碳钢闸阀,Z41H碳钢法兰闸阀尺寸结构图:
