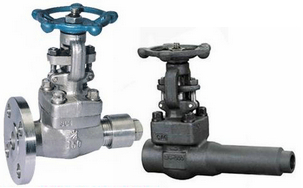

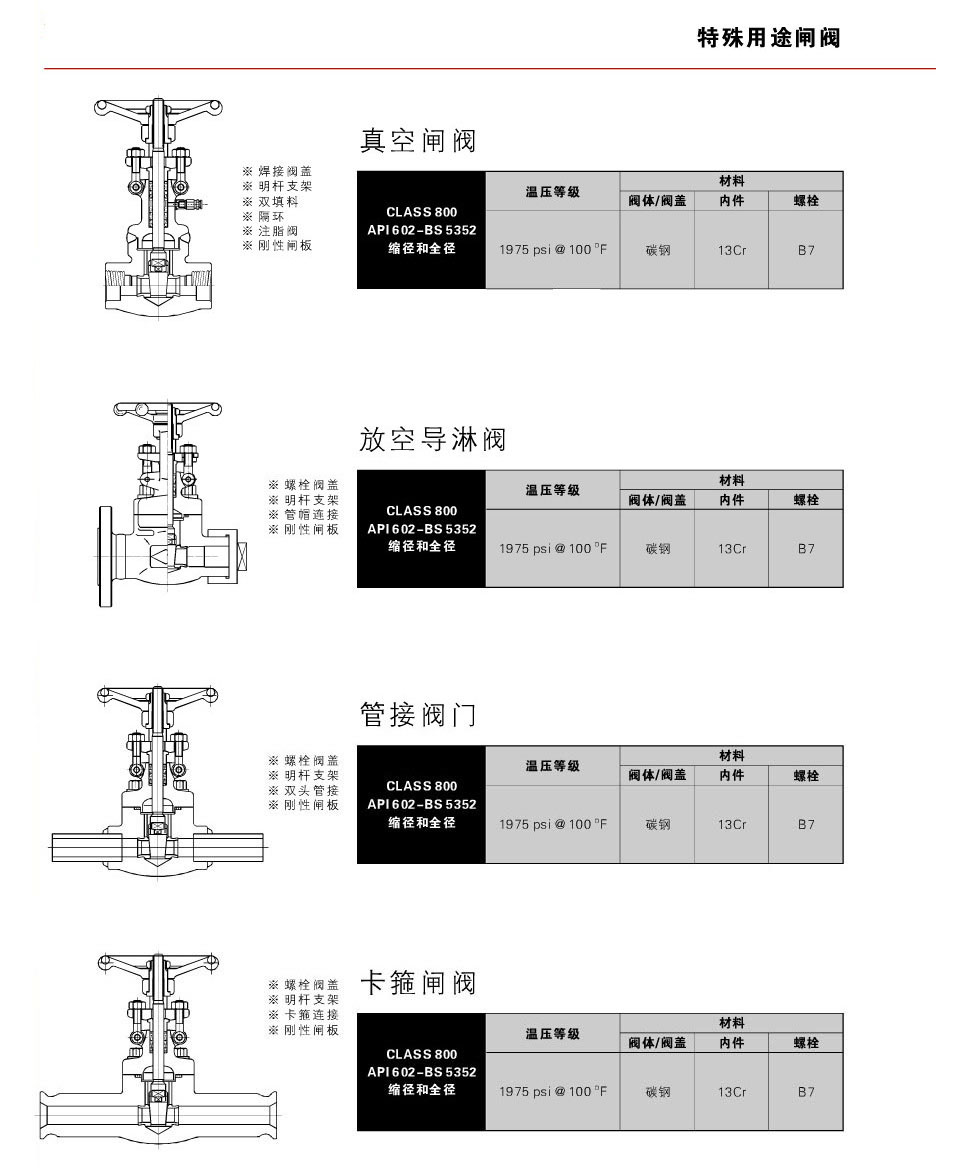

锻钢放空导淋阀基本就两个用途:一用于排放,比如低处液相排放、高处气相放空、管线末端放空等;二用于临时管线的接口,如系统接N2、空气、蒸汽、工艺水之类。一般情况闸阀无节流要求,所以闸阀比较多,也有见过用截止阀的,导淋阀是用于排尽的阀门,一般泵进口都设有导淋阀。
放空导淋阀有二种阀盖设计形式.第一种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(304夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接.第二种设计形式是焊接式阀盖,扫这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊接连接.
锻钢放空导淋阀延长阀体阀门适用于闸阀、球阀和截止阀。
延长阀体阀门设计结构和特征
锻钢放空导淋阀阀体阀门符合API602.检验与测试按API598,标记按MSS-SP-25.
采用以下结构
自定心压板压套式
螺纹、承插或对焊接端整体延长阀体
螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
整体式上密封座
承插端符合ASME B16.11
螺纹端符合(NPT)ANSI/ASME B1.20.1
锻钢放空导淋阀连接标准:
螺纹端尺寸标准(ANSIB1.20.1(NPT);GB/T7306-87),
承插孔尺寸标准(ASME/ANSI B16.11;JB/T1751-95),
对焊端尺寸标准(ASME/ANSI B16.25(BW)),
法兰端尺寸标准(ASME/ANSI B16.5(RF)(RJ);JB/T82.1~82.4-94;HG 20592-97)。
检验标准:API 598 ,JB/T9092-99
系列产品:锻钢阀门,放空导淋阀,放空排液阀,放空排净阀,放空阀门,排液阀等.
连接方式:一边承插焊,一边内螺纹带实心丝堵
压力等级:150~2500LB,1.6MPa~ 42.0MPa
产品规格:3/8¨ ~ 2¨ , DN10 ~ 50mm
产品材质:A105,F5,F11,F12,F22,F304,F316,LF2,LF3等
适用温度:≤425 ℃
适用介质:水、石油、天然气等
设计标准:ASME/ANSI B16.34;API602;GB/12224,GB/T12228;GB/T12234
结构长度:ASME/ANSI B16.10,JB/T97-95
锻钢放空导淋阀主要尺寸与重量(mm)
规格 | 压力磅级 | L | H | D3 | D2 | D1 | T | f | N-∮ | 重量 | |||
英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
1/2 | 15 | 150 | 108 | 61 | 61 | 35 | 60.5 | 89 | 11.5 | 1.6 | 4-16 | 2.56 | 3.37 |
300 | 152 | 66.5 | 95 | 14.5 | 1.6 | 4-16 | 2.73 | 3.65 | |||||
600 | 165 | 66.5 | 95 | 14.5 | 6.4 | 4-16 | 3.00 | 4.00 | |||||
3/4 | 20 | 150 | 117 | 61 | 78 | 43 | 70 | 98 | 13 | 1.6 | 4-16 | 3.37 | 4.37 |
300 | 178 | 82.5 | 118 | 16 | 1.6 | 4-19 | 3.65 | 4.74 | |||||
600 | 190 | 82.5 | 118 | 16 | 6.4 | 4-19 | 4.00 | 5.83 | |||||
1 | 25 | 150 | 165 | 78 | 118 | 51 | 89 | 118 | 16 | 1.6 | 4-16 | 4.37 | 8.17 |
300 | 229 | 98.5 | 133 | 19.5 | 1.6 | 4-19 | 4.74 | 8.17 | |||||
600 | 241 | 98.5 | 133 | 21 | 6.4 | 4-19 | 5.8.17 | 9.47 | |||||
1 1/4 | 32 | 150 | 140 | 84 | 118 | 63 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 8.94 | 12.04 |
300 | 216 | 114.5 | 156 | 21 | 1.6 | 4-19 | 9.60 | 13.70 | |||||
600 | 339 | 114.5 | 156 | 22.5 | 6.4 | 4-19 | 9.47 | 10.10 | |||||
1 1/2 | 40 | 150 | 165 | 103 | 118 | 73 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 8.94 | 12.04 |
300 | 229 | 114.5 | 156 | 21 | 1.6 | 4-22.5 | 9.60 | 13.70 | |||||
600 | 241 | 114.5 | 156 | 22.5 | 6.4 | 4-22.5 | 10.10 | 15.61 | |||||
2 | 50 | 150 | 203 | 118 | 132 | 92 | 120.5 | 152 | 19.5 | 1.6 | 4-19 | 12.64 | 14.3 |
300 | 267 | 127 | 165 | 22.5 | 1.6 | 8-19 | 13.70 | 17.8 | |||||
600 | 292 | 127 | 165 | 25.5 | 6.4 | 8-19 | 15.61 | 24.6 |
