锻钢法兰闸阀

简要描述:锻钢法兰闸阀整体法兰端阀门有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。 整体法兰端阀门结构设计可用在闸阀、截止阀、立升式止回阀和旋启式止回阀。

  • 产品型号:Z41H
  • 产品产地:浙江温州
  • 更新时间:2021-04-23
  • 访  问  量:2654

相关新闻

Related Articles

详细介绍

锻钢法兰闸阀整体法兰端阀门有三种阀盖设计,第一种是螺栓型阀盖,通过凹凸面连接,采用不锈钢带与柔性石墨缠绕垫片,按需求也可采用环连接,第二种是焊接型阀盖,通过螺纹密封后焊接,按需求也可直接采用刚性焊接,第三种是自密封阀盖,通过螺纹与自密封阀盖连接。
整体法兰端阀门结构设计可用在闸阀、截止阀、立升式止回阀和旋启式止回阀。

二、锻钢法兰闸阀 闸阀的结构设计和规范
锻钢闸阀制造按API 602,BS5352,ANSI B16.34.
试验与验收按API 598,标识按照MSS SP-25.

三、锻钢法兰闸阀 结构形式
1.全通径或缩径
2.结构长度按ANSI/ASME B16.10
3.法兰按ANSI/ASME B16.5
4.自密封阀盖
5.明杆带支架
6.两端自动调整的填料压套;
7.本体倒密封
8.整体阀体法兰
9.对焊端按ANSI/ASME B16.25
10.环连接阀体阀盖垫片
11.用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖,或自密封阀盖

锻钢法兰闸阀标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

闸板

A182 F430

A182 F304

A182 F304(L)

A182 F316(L)

4

阀杆

A182 F6a

A182 F304

A182 F304(L)

A182 F316(L)

5

垫片

316夹柔性石墨

316PTFE

6

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(L)

7

阀盖 螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

圆柱销

A276 420

A276 304

9

填料压套

A276 410

A182 F304(L)

A182 F316(L)

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F304

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 420

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

润滑垫片

A273 431

18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C425°C

-29°C550°C

-29°C200°C

注意:客户需求的其他材质也可采用。密封面材料配对由客户指定内件代号决定。
CS=碳钢;AS=合金钢;SS=不锈钢;

法兰式锻钢闸阀 900Lb-1500Lb

标准材质明细表

序号

零件名称

CS to ASTM

AS to ASTM

SS to ASTM

Type A105N

Type F22

Type F304(L)

Type F316(L)

1

阀体

A105N

A182 F22

A182 F304(L)

A182 F316(L)

2

阀座

A276 420

A276 304

A276 304(L)

A276 316(L)

3

闸板

A182 F430

A182 F304

A182 F304(L)

A182 F316(L)

4

阀杆

A182 F6a

A182 F304

A182 F304(L)

A182 F316(L)

5

垫片

316夹柔性石墨

316PTFE

6

阀盖

A105

A182 F22

A182 F304(L)

A182 F316(L)

7

阀盖 螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

8

圆柱销

A276 420

A276 304

9

填料压套

A276 410

A182 F304(L)

A182 F316(L)

10

活节螺栓

A193 B7

A193 B16

A193 B8

A193 B8M

11

填料压板

A105

A182 F304

12

螺母

A194 2H

A194 4

A194 8

A194 8M

13

阀杆螺母

A276 420

14

锁紧螺母

A194 2H

A194 4

A194 8

A194 8M

15

铭牌

SS

16

手轮

A197

17

润滑垫片

A273 431

18

填料

柔性石墨

PTFE

适用介质

水、蒸汽、油品等

水、蒸气、油品等

硝酸、醋酸等

适用温度

-29°C425°C

-29°C550°C

-29°C200°C

尺寸(mm)和重量(Kg

NPS

1/2

3/4

1

11/4

11/2

2

L(RF)
L1(BW)

150Lb

108

117

127

140

165

203

300Lb

145

152

165

178

190

216

600Lb

165

190

216

229

241

292

H(开)

150,300Lb

158

169

197

236

246

283

600Lb

169

197

236

246

283

320

W

100

100

125

160

160

180

重量

150

RTJ

4.5

5.2

8.2

11.5

12.5

20.3

BW

2.8

3.3

5.4

7.1

8.2

12.5

300

RTJ

4.8

6.2

9.3

14

15.5

23.4

BW

3.5

4.4

6.8

8.1

9.2

15.4

600

RTJ

5.9

7.4

10.4

16.2

17.5

18.3

BW

4.5

5.1

8.2

10.5

12.4

20.1

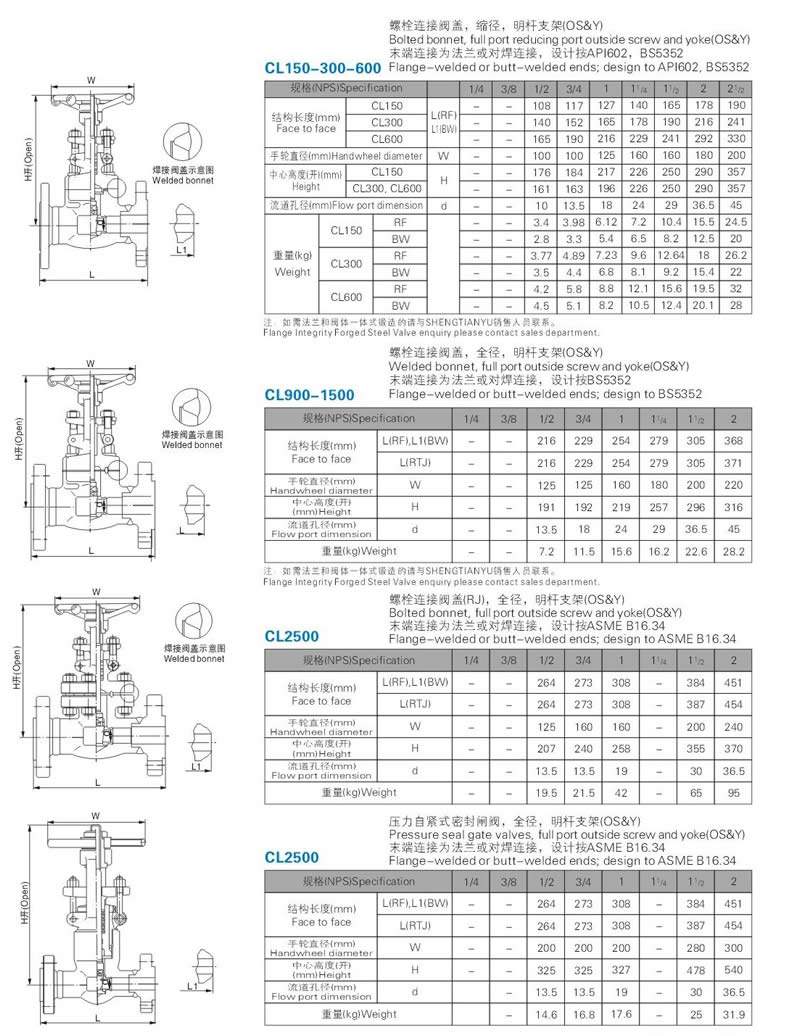

锻钢法兰闸阀相关尺寸图:
