锻钢低温闸阀试验和检验:
对低温阀的主要零部件作低温处理并每批抽样作低温冲击试验,以保证阀门在低温工况时不脆裂,经得起低温介质冲击。
对每台低温阀门进行以下试验:
1.常温壳体强度试验;
2.常温低压上密封试验;
3.常温低压密封试验;
4.低温上密封气密试验(有上密封时);
5.低温气密封试验等,以确保整台低温阀门符合标准的规定;
6.对主要零部件作低温处理并每批抽样作低温冲击试验,以保证阀门在低温工况时不脆裂,经得起低温介质冲击;
7.低温(深冷 )阀门均按相应材料规范进行低温处理和冲击试验
8.搞静电功能更加强大,阀体与阀杆或内件与阀体间导通电阻小于1欧姆。
标准材质细表
序号 |
零件名称 |
AStoASTM |
SStoASTM |
||
LF2 |
LF3 |
F304(L) |
F316(L) |
||
1 |
阀体 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
2 |
阀座 |
A276420 |
A276410 |
A276304(L) |
A276316(L) |
3 |
闸板 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
||
5 |
阀盖 |
A350LF2 |
A350LF3 |
A182F304(L) |
A182F316(L) |
6 |
螺栓 |
A193B7 |
A193B7 |
A193B8 |
A193B8M |
7 |
阀杆 |
A182F6 |
A182F6 |
A182F304(L) |
A182F316(L) |
8 |
填料 |
A276420 |
A276 304 |
||
9 |
销钉 |
A193B7 |
A193B16 |
A193B8 |
A193B8M |
10 |
活节螺栓 |
A276410 |
A182F304(L) |
A182F316(L) |
|
11 |
填料压套 |
A105 |
A182F11 |
A182F304(L) |
A182F316(L) |
12 |
填料压板 |
A1942H |
A1944 |
A1948 |
A1948M |
13 |
螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
14 |
阀杆螺母 |
A276420 |
|||
15 |
润滑垫片 |
A473431 |
|||
16 |
铭牌 |
CVKST |
|||
17 |
紧锁螺母 |
A1942H |
A1944 |
A1948 |
A1948M |
18 |
手轮 |
A197 |
|||
适用温度 |
≥—40℃ |
≥—101℃ |
≥—196℃ |
锻钢低温闸阀设计与制造标准:DZ61/41 H/X
●设计与制造:ANSIB16.34API600API602
●法兰尺寸:ANSIB16.5
●压力温度:ANSIB1.20.1
●结构长度:ANSIB16.10
●对焊连接尺寸:ANSIB16.11
●检验与试验:API598

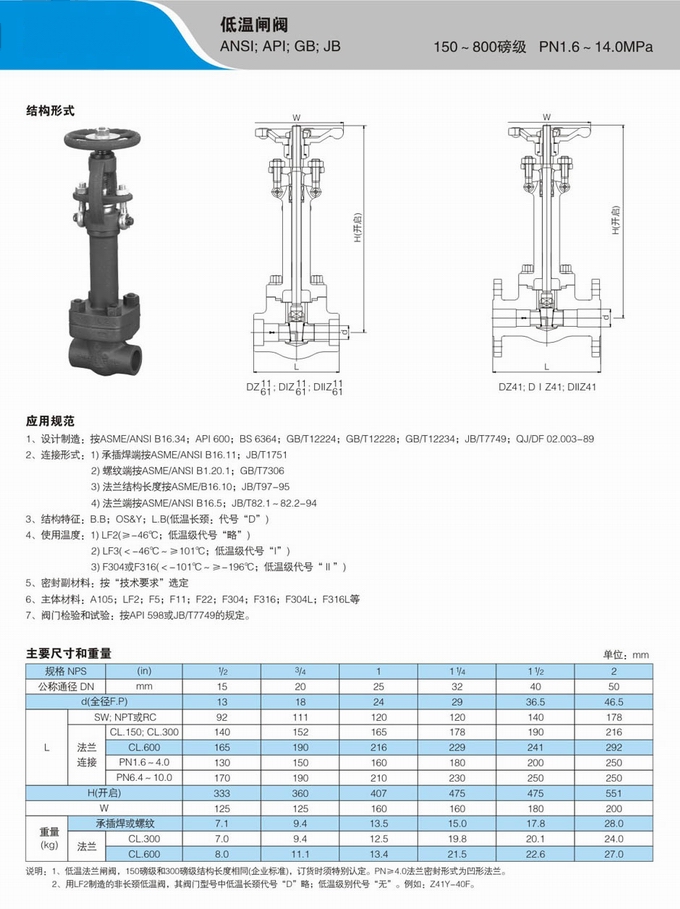

锻钢低温闸阀相关尺寸图;
