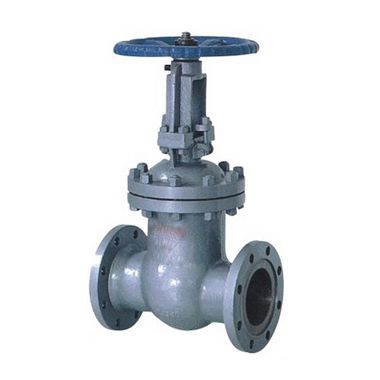

铸钢高压闸阀

简要描述：铸钢高压闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

产品型号：Z41H
产品产地：浙江温州
更新时间：2023-04-04
访问量：7184

产品咨询联系我们

产品分类

相关新闻

软密封闸阀具备的三大特点

详细介绍

铸钢高压闸阀执行标准

铸钢高压闸阀广泛适用于石油化工，火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

设计规范：GB/T 12234

结构长度：GB/T 12221

连接法兰：JB/T 79

试验与检验：JB/T 9092

压力-温度：GB/T 9131

产品标识：GB/T 12220

适用介质
水，蒸汽，油品
一、主要特点及用途：
1.结构紧凑，设计合理，阀门刚性好，通道流畅，流阻系数小。
2.密封面采用不锈钢和硬质合金，使用寿命长。
3.采用柔性石墨填料，密封可靠，操作轻便灵活。
4.驱动方式分手动、电动、气动、齿轮传动，结构型式：弹性锲式单闸板、刚性锲式单闸板和双闸板型式。
5.广泛适用于石油化工、火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。

二、标准
试验执行标准：GB/T 13927-2008名称通用阀门压力试验
设计标准：GB/T12234-2007 名称：石油天然气工业用螺柱连接阀盖的钢制闸阀
法兰连接：JB/T 79-94 机械部法兰标准、GB/T 9113-2000 国家推荐法兰标准、HG/T 20592-2009化工部法兰
结构长度：GB12221-2005 名称：金属阀门的结构长度
公称通径：DN15~DN1200mm
公称压力：PN10~PN320、1.0Mpa~32.0Mpa
三、适用介质：
1、碳钢闸阀材料代号"C"：水、油、蒸汽（温度≤425℃）
2、304不锈钢闸阀材料代号"P"：硝酸类（温度≤200℃）
3、316不锈钢闸阀材料代号"R"：醋酸类（温度≤200℃）
6、WC9铬钼钢闸阀材料代号"I"：水、油、蒸汽（温度≤595℃）等

性能规范

型号	公称压力 (MPa)	实验压力			工作温度(℃)	适用介质
型号	公称压力 (MPa)	强度水（MPa）	密封（水）空气（MPa）	低压密封空气（MPa）	工作温度(℃)	适用介质
Z41H-16C Z41W-16P(R)	1.6	2.4	1.8	0.6	≤425	硝酸类
Z41W-25P(R)	2.5	3.8	2.8	0.6	≤200	醋酸类
Z41W-40P(R)	4.0	6.0	4.4	0.6	≤200	硝酸类
Z41W-64P(R)	6.4	9.6	7.0	0.6	≤200	醋酸类

铸钢高压闸阀-主要零件材质

阀体/阀盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	WCB
零件名称	ZGICr18Ni9Tit系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12M02Ti系列	ZG00Cr17Ni14M02系列	WCB系列
闸板	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02	1Cr13
阀杆	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
填料	PTFE编织	PTFE编织	PTFE编织	PTFE编织	石墨
垫片	304L＋PTFE	304L＋PTFE	316＋PTFE	316L＋PTFE	石墨
压盖	ZGICr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12M02Ti	ZG00Cr17Ni14M02系列	WCB
填料压环	1Cr18Ni9Ti	00Cr18Ni10	1Cr18Ni12M02Ti	00Cr17Ni14M02	1Cr13
螺栓	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

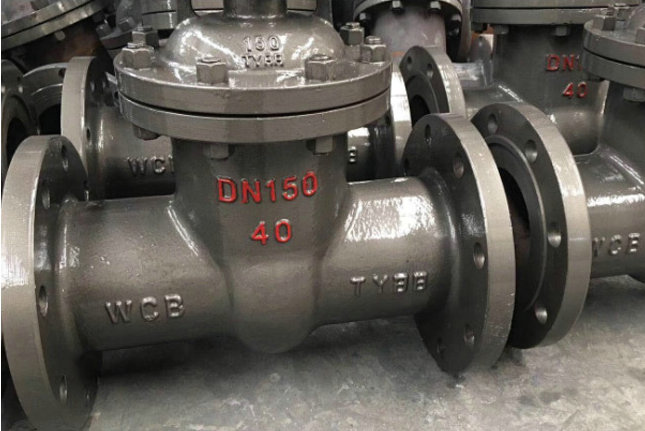

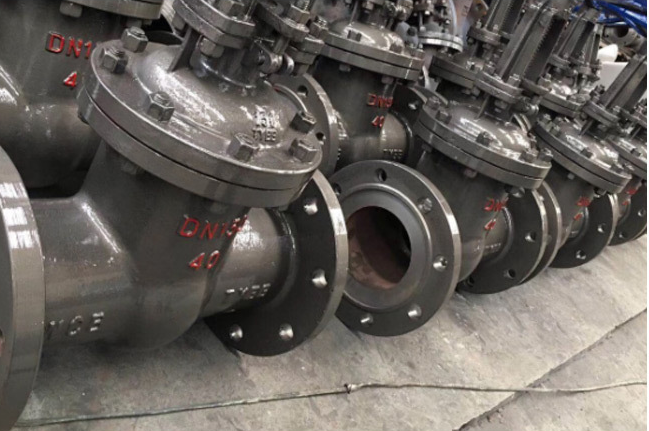

铸钢高压闸阀,Z41H铸钢高压闸阀实物图片

铸钢高压闸阀-1.6MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

铸钢高压闸阀-2.5MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	mm	130	150	160	180	200	250	265	280	300	325	350	400	450	500	550	600	650	700	800
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780	2050	2181	2599
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600	720	720	720

铸钢高压闸阀-4.0MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	130	150	160	180	200	250	280	310	350	400	450	550	650	750	850	950
H	mm	175	180	210	210	350	358	373	435	500	614	674	818	1225	1415	1630	1780
W	mm	180	180	200	200	200	240	240	280	320	360	360	400	450	500	500	600

铸钢高压闸阀-6.4MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400
L	mm	170	190	210	230	240	250	280	320	350	400	450	550	650	750	850	950
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970	1145	1280	1450
W	mm	120	120	140	160	200	240	280	320	360	400	400	450	560	640	800	800

铸钢高压闸阀-10.0MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200	250
L	mm	170	190	210	230	240	250	280	310	350	400	450	550	650
H	mm	175	180	210	230	350	359	373	435	500	614	674	818	970
W	mm	120	120	160	180	240	280	320	360	400	450	560	640	720

铸钢高压闸阀-16.0MPa主要连接尺寸

尺寸	DN	15	20	25	32	40	50	65	80	100	125	150	200
L	mm	170	190	210	230	240	300	340	390	450	525	600	750
H	mm	175	180	210	230	350	359	373	435	500	614	674	818
W	mm	120	120	140	160	200	240	280	320	360	400	400	450
