波纹管闸阀采用先进高性能金属波纹管+填料双重密封技术制造,杜绝了普通闸阀单一的密封填料出现老化泄露的缺点,不但提高了使用效能,大幅度增加使用上的安全性、可靠性,同时也减低了维修费用及次数。其关键部件金属波纹管,下端于阀杆组件采用滚焊技术焊接,上端与连接板滚焊焊接,在流体介质和大气之间形成一个金属屏障,确保阀杆部位零泄露。阀盖上的加脂接头可直接对阀杆、螺母和轴套进行润滑。
波纹管闸阀产品广泛应用于:石油化工、化纤纺织、电厂、钢厂、塑料造纸、热油系统、蒸汽系统、冷热水系统等行业和工况。
■波纹管闸阀特点:双层波纹管、维修方便、双重密封、位置指示
■波纹管闸阀应用场合:电站、天然气、氨、真空、冷冻系统、热油系统、热水
设计制造标准:GB12234、API6D;
结构长度标准:GB1221、ANSI B16.10;
法兰标准:JB79、ANSI B16.5;
检验试验标准:GB12937、API 598
波纹管闸阀适用范围、采用标准、材质、特点
适用范围 | 适用介质 | 蒸气系统、天然气、有毒废气净化、真空装置、热油系统、加热设备、 冷冻系统、氨、热水、电站等 | |||||||||
适用温度 |
-29——350℃ |
||||||||||
采用标准 | 制造标准:GB12234、API6D 、DIN3356 | 检验试验标准:GB12937、API 598 、DIN3230 | |||||||||
结构长度标准:GB1221、ANSI B16.10DIN3202 | 对焊口标准:GB12234 | ||||||||||
法兰标准:DIN2543-2545 | |||||||||||
材 质 | 阀 体 | 阀 盖 | 阀 杆 | 阀 瓣 | 密 封 面 | 填 料 | |||||
WCB | WCB | WCB | 13Gr | 2Gr | 2Gr | 柔性石墨 | |||||
304 | CF8 | CF8 | 304 | 304 | 304 | 柔性石墨 | |||||
316 | CF8M | CF8M | 316 | 316 | 316 | 柔性石墨 | |||||
304L | CF3 | CF3 | 316 | 304L | 304L | 柔性石墨 | |||||
316L | CF3 | CF3 | 316 | 316L | 316L | 柔性石墨 | |||||
特 点 | 波纹管密封阀杆 | 双层、三层波纹管 | 双重密封 | ||||||||
无升降手轮 | 位置指示 | 维修方便 |

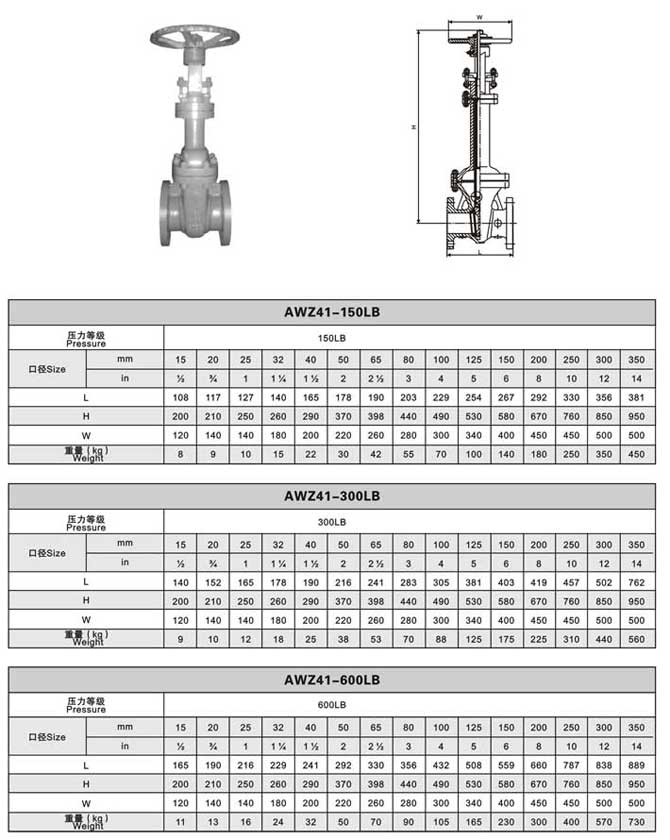

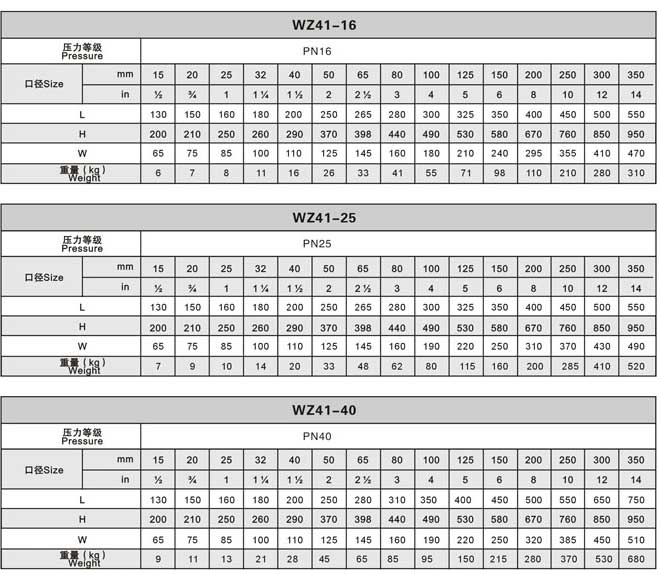

波纹管闸阀尺寸图:
