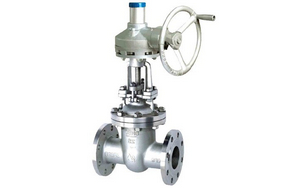

伞齿轮闸阀

简要描述：伞齿轮闸阀具有以下优点：流体阻力小 , 密封面受介质的忡刷和侵蚀小，开闭较省力，介质流向不受限制 , 不扰流、不降低压力，形体简单 , 结构长度短，制造工艺性好，适用范围广。

产品型号：Z541W,Z560Y,Z562Y
产品产地：浙江温州
更新时间：2023-04-04
访问量：6195

产品咨询联系我们

产品分类

相关新闻

软密封闸阀具备的三大特点

详细介绍

伞齿轮闸阀安装须知：

1. 阀门安装时必须垂直安装在水平管道上，介质可以从任何一侧进入。管道冲洗干净后，可案卷阀门。
2. 此阀在使用时，应全开或全关，不能作调节阀使用

PS.闸阀的优点：

(1) 流体阻力小因为闸阀阀体内部介质通道是直通的，介质流经闸阀时不改变其流动方向，所以流体阻力小。
(2) 启闭力矩小,开闭较省力因为闸阀启闭时闸板运动方向与介质流动方向相垂直、与截止阀相比，闸阀的启闭较省力。
(3)介质流动方向不受限制，不扰流、不降低压力介质可从闸阀两侧任意方向流过、均能达到使用的目的．更适用于介质的流动方向可能改变的管路中。
(4) 结构长度较短因为闸阀的闸板是垂直置于阀体内的，而截止阀阀瓣是水平置于阀体内的，因而结构长度比截止阀短。
(5) 密封性能好全开时密封面受冲蚀较小。
(6) 全开时，密封面受工作介质的冲蚀比截止阀小。
(7) 体形比较简单，铸造工艺性较好，适用范围广。

伞齿轮闸阀,伞齿轮焊接闸阀,伞齿轮焊接双闸板闸阀应用规范:

1．设计制造: GB／T 12234-89
2．结构长度：GBlT12221-89
3．法兰连接尺寸:GBlT 9113-2000,也可按用户要求采用JBlT74-94或HG20592-97标准生产。
4．阀体材料: WCB. ZGICr5Mo、ZG12CrMoV CF8、CF8M. CF3、CF3M

产品应用范围：安装水、汽管道上，作启闭装置用。

伞齿轮闸阀具有以下优点：

1、流体阻力小 , 密封面受介质的忡刷和侵蚀小。
2、开闭较省力。
3、介质流向不受限制 , 不扰流、不降低压力。
4、形体简单 , 结构长度短，制造工艺性好，适用范围广。

性能范围 Specifications

型号 Type	公称压力 Nominal pressure	试验压力Test pressure			工作温度(℃) Working Temperature	适用介质 Suitable Medium
		强度(水)Mpa	密封(水)空气(Mpa)	低压密封(空气)Mpa
Z541W-64P(R)	6.4	9.6	7.0	0.6	≤200	ACETIC ACID
						醋酸类

主要零件材料 Material for main parts

零件名称 Part name	材料Material
	Z41Y-16i/25i/40i	Z41W-16P/25P/40P	Z41W-16R/25P/40R
阀体、阀盖 Body donnet	铬镍钢 Ci Ni STEEL	铬镍钛钢 Ci Ni Ti	铬镍钼钛钢 Ci Ni Mo Ti Steel
阀板 Wedge gate	合金钢+硬质合金
阀杆 Stem	合金钢 ALLoy steel
阀杆螺母 Stem	铝铁青铜 Al bronze
手轮 Hand wheel	灰铸铁、可铸锻铁 Castirom forageable casriron

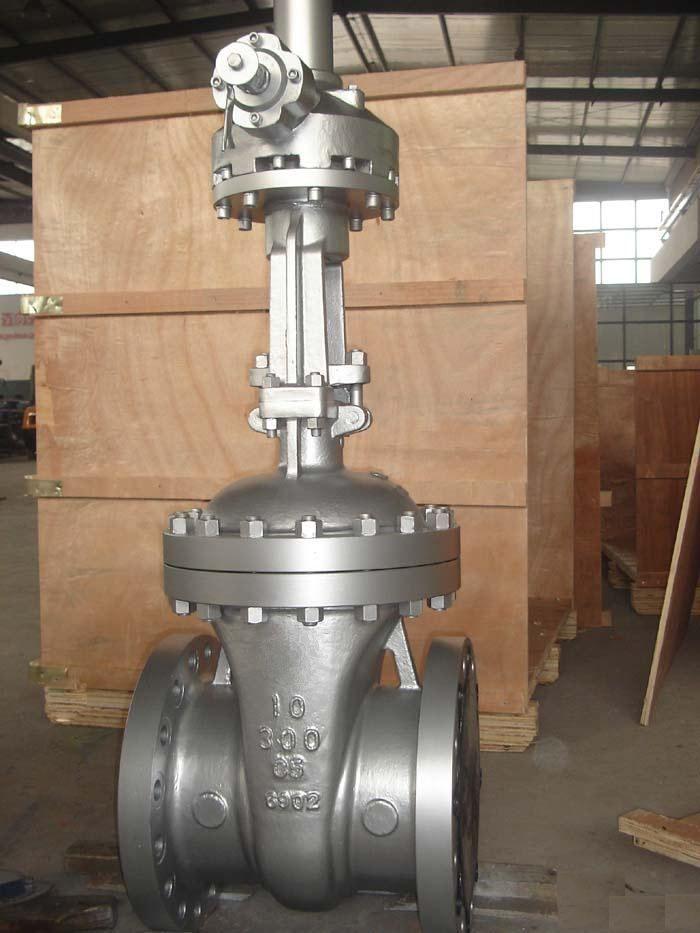

伞齿轮闸阀实物图片

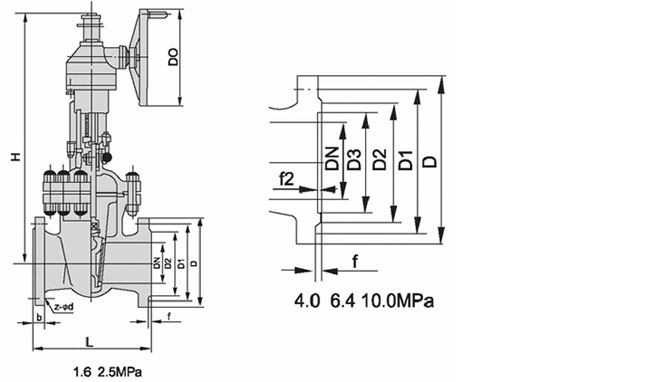

伞齿轮闸阀尺寸图:
