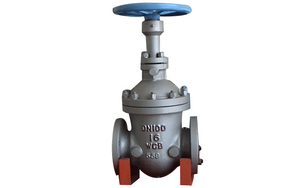

Z42H型楔式双闸板闸阀–除具有弹性座封座封闸阀的优点之外．并可以较直观显示阀门开度．启闭迅速可靠，故常应用于消防及工业系统。一般安装于距地面较高位置。Z42H因闸板分为双闸板，所以闸板的弹性比Z41H单闸板闸阀要好些。
Z42H双闸板闸阀的主要零件材料如下：
阀体、阀盖：碳钢（铸钢）
阀杆：2Cr13优质碳钢
闸板：优质碳钢
阀杆螺母：铝铁青铜
填料：石墨石棉盘根
手轮：球墨铸铁
|
设计与制造 |
GB/T12234JB/T3595 |
|
结构长度 |
GB/T12221 |
|
法兰连接尺寸 |
GB9113JB/T79 |
|
检验与试验 |
JB/T3595JB/T9092 |
|
压力与温度基准 |
JB/T3595ANSIB16.34 |
双闸板闸阀主要零件材料及使用范围
|
产品型号 |
Z42Y-100Z942Y-100 |
Z42Y-100VZ942Y-100V |
|
阀体 |
WCB |
WC6/WC9 |
|
阀盖 |
WCB |
12Cr1MoV |
|
阀杆 |
38CrMoAlA |
25Cr2MoV |
|
闸板 |
25/WCB |
WC6/WC9 |
|
万向顶 |
38CrMoAlA |
38CrMoAlA |
|
螺栓 |
B7 |
25Cr2MoV |
|
适用介质 |
水，汽，油品等 |
水，汽，油品等 |
|
最高工作温度 |
425℃ |
550/590℃ |
双闸板闸阀产品性能规范
|
公称压力 |
100 |
|
|
强度试验 |
MPa |
15.0 |
|
密封试验 |
11.0 |
|
|
上密封试验 |
11.0 |
|
|
气体密封试验 |
0.6 |
|

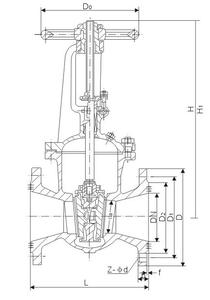

双闸板闸阀主要连接尺寸，外形尺寸及重量
Z42H-100Z42Y-100
Z42H-100VZ42Y-100V型
|
公称压力 PN(MPa) |
公称通径 |
连接尺寸mm |
外形尺寸mm |
重量 Kg |
|||||||||
|
D |
D1 |
D2 |
D6 |
b |
F1 |
f |
Z-d |
L |
W |
H |
|||
|
10 |
100 |
265 |
210 |
172 |
150 |
38 |
4．5 |
3 |
8-30 |
350 |
360 |
575 |
88 |
|
125 |
310 |
250 |
210 |
176 |
42 |
4．5 |
3 |
8-34 |
400 |
400 |
725 |
168 |
|
|
150 |
350 |
290 |
250 |
204 |
46 |
4．5 |
3 |
12-34 |
450 |
500 |
758 |
235 |
|
|
200 |
430 |
360 |
312 |
260 |
54 |
4．5 |
3 |
12-41 |
550 |
600 |
898 |
338 |
|
|
225 |
470 |
400 |
352 |
287 |
56 |
4．5 |
3 |
12-41 |
650 |
600 |
1028 |
521 |
|
|
250 |
500 |
430 |
382 |
313 |
60 |
4．5 |
3 |
12-41 |
650 |
640 |
1049 |
558 |
|
|
300 |
585 |
500 |
442 |
364 |
70 |
4．5 |
4 |
16-48 |
750 |
540 |
1208 |
686 |
|
