正齿轮闸阀

简要描述：Z462Y,Z460Y正齿轮闸阀,是在手动闸阀的基础上,安装正齿轮头驱动,以方便高压闸阀的开启与关闭。正齿轮闸阀的开启关闭比手动Z41H型要省力得多。在高压状态下一个人便可轻松开启。

产品型号：Z441Y，Z441H
产品产地：浙江温州
更新时间：2023-04-04
访问量：6215

产品咨询联系我们

产品分类

相关新闻

软密封闸阀具备的三大特点

详细介绍

Z462Y,Z460Y正齿轮闸阀,是在手动闸阀的基础上,安装正齿轮头驱动,以方便高压闸阀的开启与关闭。正齿轮闸阀的开启关闭比手动Z41H型要省力得多。在高压状态下一个人便可轻松开启。

正齿轮闸阀引用标准：
设计与制造：       GB12234
结构长度：         GB12221
压力温度等级：     GB9131 GB/T74 HG20604
连接法兰：         JG/T79 GB9113 HG20593-20635
试验与检验：       GB13927 JB/T9092 正齿轮闸阀Z441H-16C用途：
高压法兰连接钢制闸阀适用于公称压力PN10.0～25.0Mpa，工作温度—29～600℃的石油、化工、火力电站等各种工况的管路上，切断或接通介质。适用介质为：水、油品、蒸汽等。操作方式有：手动、齿轮传动、电动等。

正齿轮闸阀的主要性能规范 Capability Criterion：

型号	公称压力PN(MPa)	试验压力ps(MPa)			适用介质	工作温度(℃)
型号	公称压力PN(MPa)	强度	密封(液)	低压密封(气)	适用介质	工作温度(℃)
Z441H-25C	2.5	3.8	2.8	0.6	水、蒸汽、油	≤425
Z441H-40C	4.0	6.0	4.4	0.6		≤425
Z441Y-40I	4.0	6.0	4.4	0.6		≤550
Z462Y,Z460YY-40P	4.0	6.0	4.4	0.6	酸、碱类	≤200
Z462Y,Z460Y-64C	6.4	9.6	7.0	0.6	水、蒸汽、油	≤425
Z441Y-64IGZ441Y-64I	6.4	9.6	7.0	0.6	水、蒸汽、油	≤550
KZ441Y-64P	6.4	9.6	7.0	0.6	酸性天然气	≤200
Z441H-100CZ441Y-100C	10.0	15.0	11.0	0.6	水、蒸汽、油	≤425
Z441Y-100I	10.0	15.0	11.0	0.6	水、蒸汽、油	≤550

结构特点
1.符合国内外先进标准的要求，密封可靠，性能优良，造型美观。
2.闸板与阀座密封面用铁基合金堆焊或司太立(slite)钴基硬质合金堆焊而成，耐磨、耐高温，耐腐蚀，抗擦伤性能好、使用寿命长。
3.阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
4.采用楔式弹性闸板结构，中大口径设置滚动轴承，摩擦力小、启闭轻松。
5.可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

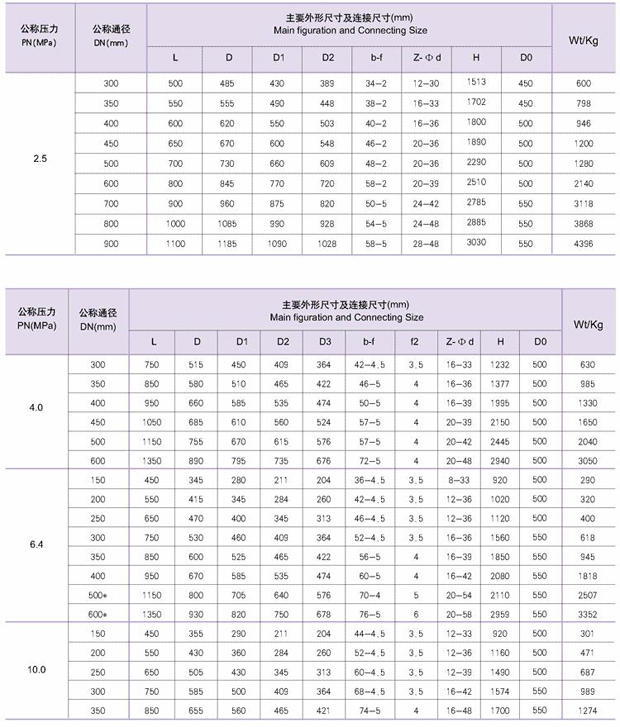

正齿轮闸阀,Z462Y正齿轮传动闸阀相关尺寸图:
