GA44Y-16C,GA44Y-25C,GA44Y-40C,GA44Y-64C型GA44Y双杠杆安全阀

简要描述:产品用途GA44双杠杆安全阀是一种采用杠杆式结构的安全阀,主要用于电站锅炉或蒸汽压力管道上,作为蒸汽、空气等高温介质的超压保护装置

  • 产品型号:GA44Y-16C,GA44Y-25C,GA44Y-40C,GA44Y-64C
  • 产品产地:浙江
  • 更新时间:0001-01-01
  • 访  问  量:5525

详细介绍

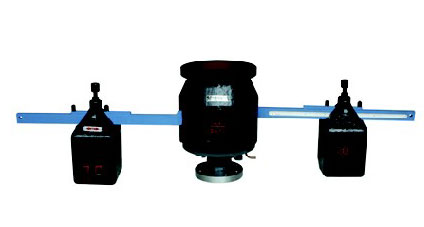

GA44Y双杠杆安全阀


  产品用途
GA44双杠杆安全阀是一种采用杠杆式结构的安全阀,主要用于电站锅炉或蒸汽压力管道上,作为蒸汽、空气等高温介质的超压保护装置。

产品特点
1.通过杠杆和重锤平衡阀瓣压力,不受介质温度影响
2.机械和电气动作互不干扰
3.密封面采用硬质合金设计,坚固耐用
4.调整开启压力准确

执行标准
设计规范:GB/T 12243
结构长度:GB/T 12221
法兰连接:JB/T 79
试验与检验:GB/T 12242
产品标识:GB/T 12220
供货规范:JB/T 7928

整定压力等级
公称压力(MPa) 整定压力等级
1.6 0.06~0.1 0.1~0.16 0.16~0.25 0.4~0.6 0.6~0.8 0.8~1.0 1.0~1.3 1.3~1.6
2.5 1.3~1.6 1.6~2.0 2.0~2.5
4.0 1.3~1.6 1.6~2.0 2.0~2.5 2.5~3.2 3.2~4.0
6.4 2.5~3.2 3.2~4.0 4.0~5.0 5.0~6.4

主要性能参数
型号 铸钢型
GA44Y-C
口径范围 DN80
适用温度 ≤450°C
适用介质 蒸汽、油品
材料 1、阀体 WCB
2、阀盖 WCB
3、阀瓣 304SS
4、阀座 304SS
5、杠杆 WCB
6、重锤 铸铁
密封面材料 堆焊Co基硬质合金

主要结构连接尺寸
型号 DN(mm) 尺 寸 (mm)
H L 承 插 式 法兰式
d1 K2 K3 D3 DN
GA44Y-16C 80 410 840 120 145 162 190 150
GA44Y-25 80 410 840 120 145 162 190 150
GA44Y-40 80 410 840 120 145 162 190 150
GA44Y-64 80 410 840 200 218 253 285 200



主要结构连接尺寸图

主要结构连接尺寸图
