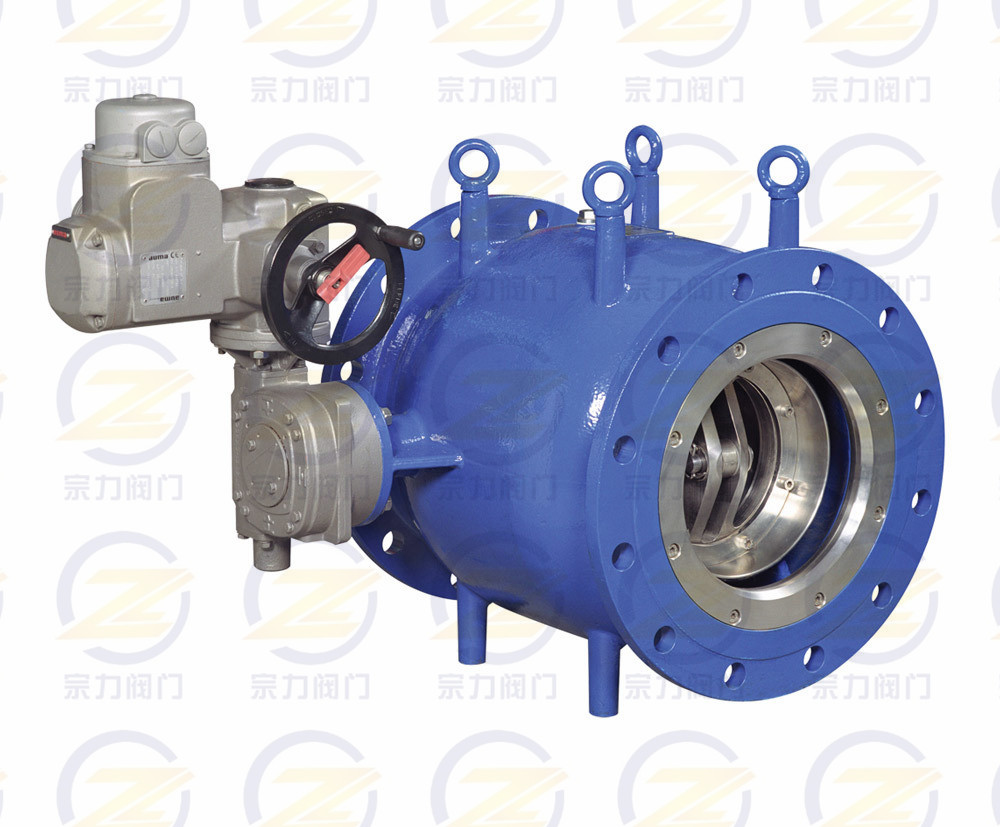

因为电动活塞式调流调压阀阀的启闭件是圆柱状的活塞设计,在阀门开启时,圆柱形的活塞不会受到流体的盲板力影响,阀门的操作扭矩将得到大大的降低,其扭矩值只有常规闸阀或蝶阀的扭矩值的三分之一到五分之一。活塞启闭件在曲柄滑块机构的驱动下做直线运动,阀门的流量系数与阀门开度间的关系近似一次函数(线性)。不锈钢活塞在铜合金导轨的导引下做轴线运动,这两种材质的搭配使得流到内的沉淀物不会在之间堆积,并进一步的降低了阀门的操作扭矩。
扇叶圈是一个带有等位分布导叶的阀门内流体导向部件。在流体流过阀门时,流体上游会被迫分流成许多一束束的小水流,这些小水流成涡旋状流出,并且被引导至管线中心,这样可以避免气蚀等现象发生对管线造成的破坏。因为气蚀气泡极不稳定且会破逝,在管线中心破逝而不是管壁表面,所以可以避免气蚀对管线的破坏。在水流被截断或是阻挡的时候,水流流过一个小面积的通过区域,其流速会增加,且压力会被降低,这样在水的压力降低于蒸发水压的时候,气泡也会蒸发掉。
鼠笼式圆筒是活塞延伸出来的一个带孔部件,鼠笼槽的大小可以根据工况的不同而进行设计。水在流过鼠笼时,会被节流成许多高速的流体,流体通过鼠笼后向流道中心喷射并相互撞击。因为气蚀现象被控制在了流道的中心,其能量将相互抵消或逐渐通过管线中心衰减,进而不会造成对管道的震动或气蚀破坏。流体的速度能量(动能)通过活塞阀后被转化成了压力能量,压力能量在直线方向可以破坏掉鼠笼产生的气蚀气泡,进而保护流体对管线的破坏作用。
电动活塞式多功能控制阀为活塞式结构,活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动,因而改变流道面积,以实现调节流量及减压功能。与管道的连接形式为法兰联接,法兰连接尺寸、结构长度符合相应GB的要求。
活塞式控制阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。
活塞式控制阀阀体为流线形轴对称流道,流体在阀体内能被很好地无紊流引导,能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性,其允许气蚀系数应不大于0.4。
活塞式控制阀具有优良的线性调节性能,以便控制系统通过出口压力变送器的反馈信号调控阀门,保持出水压力的恒定。
活塞式控制阀具有可靠的密封性能,在调节阀处于全关状态下,保证无任何渗漏。
活塞式控制阀在正常运行工况下,无卡阻和有害振动现象,确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在大工作压差和动水启闭运行工况下,保证整体抗推力安全可靠,不发生有害的振动。
活塞式控制阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能,应动作灵活、安全可靠,手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置采用机电一体化设计,
更多关于调流调压阀的技术参数以及相关文章请您查阅www.cnzlfm.com 找上欧阀门有限公司
