WJ41H、WJ41W型波纹管截止阀PN16～PN40

简要描述：WJ41H、WJ41W 波纹管截止阀PN16～PN40适用于工作压力 1.6～4.0MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质

产品型号：WJ41H、WJ41W
产品产地：浙江
更新时间：2023-04-04
访问量：8601

产品咨询联系我们

产品分类

产品说明:

WJ41H、WJ41W 型波纹管截止阀PN16～PN40适用于工作压力 1.6～4.0MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种的工况上，却断或接通调节管路介质。

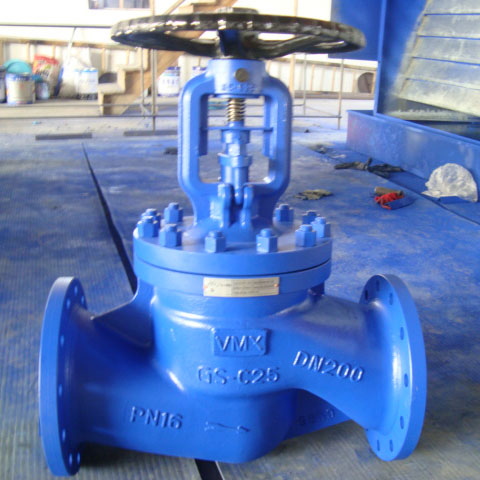

WJ41H、WJ41W型波纹管截止阀实图

产品特点:

1、产品结构合理、密封可靠； 2、密封面堆焊Co基硬质合金，耐磨、耐腐、抗摩擦性能好、使用寿命长；3、阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能； 4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要； 5、阀芯可根据需要做承切断型和调节型；

产品执行标准

结构形式：BB-BG-0S&Y 设计标准：GB12235 结构长度：GB12221 连接法兰：GB9113、JB/T79、HG20596 试验和检验：JB/T9092、GB/T13927

产品性能参数:

WJ41H、WJ41W 型波纹管截止阀PN16～PN40性能参数
型号		WJ41H-16C	WJ41H-25C	WJ41W-16P	WJ41W-25P
工作压力（MPa）		1.6	2.5	1.6	2.5
适用温度（℃）		≤425		≤150（保温夹套）
适用介质		无腐蚀性介质		腐蚀性介质
材料	阀体、阀盖、闸板	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	铬不锈钢或碳钢堆焊硬质合金		铬镍钛不锈钢
	填料	柔性石墨或夹不锈钢丝柔性石墨		柔性石墨或夹不锈钢丝柔性石墨
	波纹管	奥氏体不锈钢		奥氏体不锈钢

产品外形结构连接尺寸:

WJ41H、WJ41W 型波纹管截止阀PN16外形尺寸(mm)
公称通径	L	D	D1	D2	b	f	Z-d	H	D0
WJ41H-16C WJ41W-16P
15	130	95	65	47	14	2	4-13.5	202	120
20	150	105	75	58	14	2	4-13.5	231	140
25	160	115	85	68	14	2	4-13.5	231	140
32	180	140	100	78	16	2	4-17.5	286	160
40	200	150	110	88	16	3	4-17.5	317	200
50	230	165	125	102	16	3	4-17.5	317	200
65	290	185	145	122	18	3	8-17.5	331	240
80	310	200	160	123	20	3	8-17.5	402	240
100	350	220	180	158	20	3	8-17.5	416	320
125	400	250	210	184	22	33	8-17.5	467	360
150	480	285	240	212	24	3	8-22	525	360
200	600	340	295	268	26	3	12-22	611	500

产品结构尺寸图:

截止阀安装与使用注意事项:

截止阀安装注意事项
1.安装施工必须小心，切忌撞击脆性材料制作的截止阀。 2.安装前，应将截止阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。 3.截止阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在法兰上。 4.对于截止阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤截止阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小截止阀，使其失效。

截止阀使用注意事项:
1.200℃以上的高温阀门，由于安装时处于常温，而正常使用后，温度升高，螺栓受热膨胀，间隙加大，所以必须再次拧紧，叫做"热紧"，操作人员要注意这一工作，否则容易发生泄露。 2.天气寒冷时，水阀长期闭停，应将阀后积水排除。汽阀停汽后，也要排除凝结水。阀底有如丝堵，可将它打开排水。 3.非金属截止阀，有的硬脆，有的强度较低，操作时，开闭力不能太大，尤其不能使猛劲。还要注意辟免物件磕碰。 4.新截止阀使用时，填料不要压得太紧，以不漏为度，以免阀杆受压太大，加快磨损，而又启闭费劲。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中截止阀分为电动截止阀,气动截止阀,手动截止阀,波纹管截止阀,不锈钢截止阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
