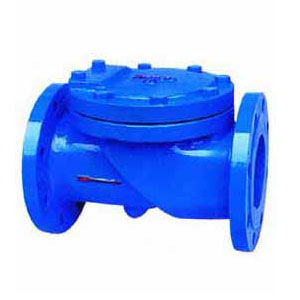

HC44X-10、HC44X-25型HC44X橡胶瓣止回阀PN10~PN25

简要描述:HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流

  • 产品型号:HC44X-10、HC44X-25
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:9682

详细介绍

HC44X橡胶瓣止回阀PN10~PN25




产品概述

HC44X橡胶瓣止回阀由阀体、阀盖、阀瓣和弹簧等组成,主要用于给排水系统、石油、化工等工业部门的管道出口处,防止介质逆流。由于本产品的封圈采用倾斜设计,关闭时间短,可减少水锤压力。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封性能好,产品结构简单、保养、维修、运输均很方便。

主要技术参数

主要技术参数
公称压力 1.0 1.6 2.5
壳体试验压力 1.5 2.4 3.75
密封试验压力 1.1 1.76 2.75
介质温度 ≤80℃
适用介质 清水、油品

主要零件材料

主要零件材料
阀体、阀盖 铸铁、铸钢
阀瓣 橡胶组合件
弹簧 不锈钢

主要外形尺寸

主要外形尺寸(mm)
公称通径 L H
40 165 165
50 203 165
65 216 185
80 241 200
100 292 220
125 330 280
150 356 285
200 495 340
250 622 395
300 698 445
350 787 505
400 914 565
450 978 615
500 978 670
600 1295 780

止回阀安装注意事项:

止回阀的安装应注意以下事顶
1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。

注:本公司是浙江专业阀门生产厂家,生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中止回阀分为:烟道止回阀,静音止回阀,对夹式止回阀,升降式止回阀,不锈钢止回阀,旋启式止回阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务!

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
