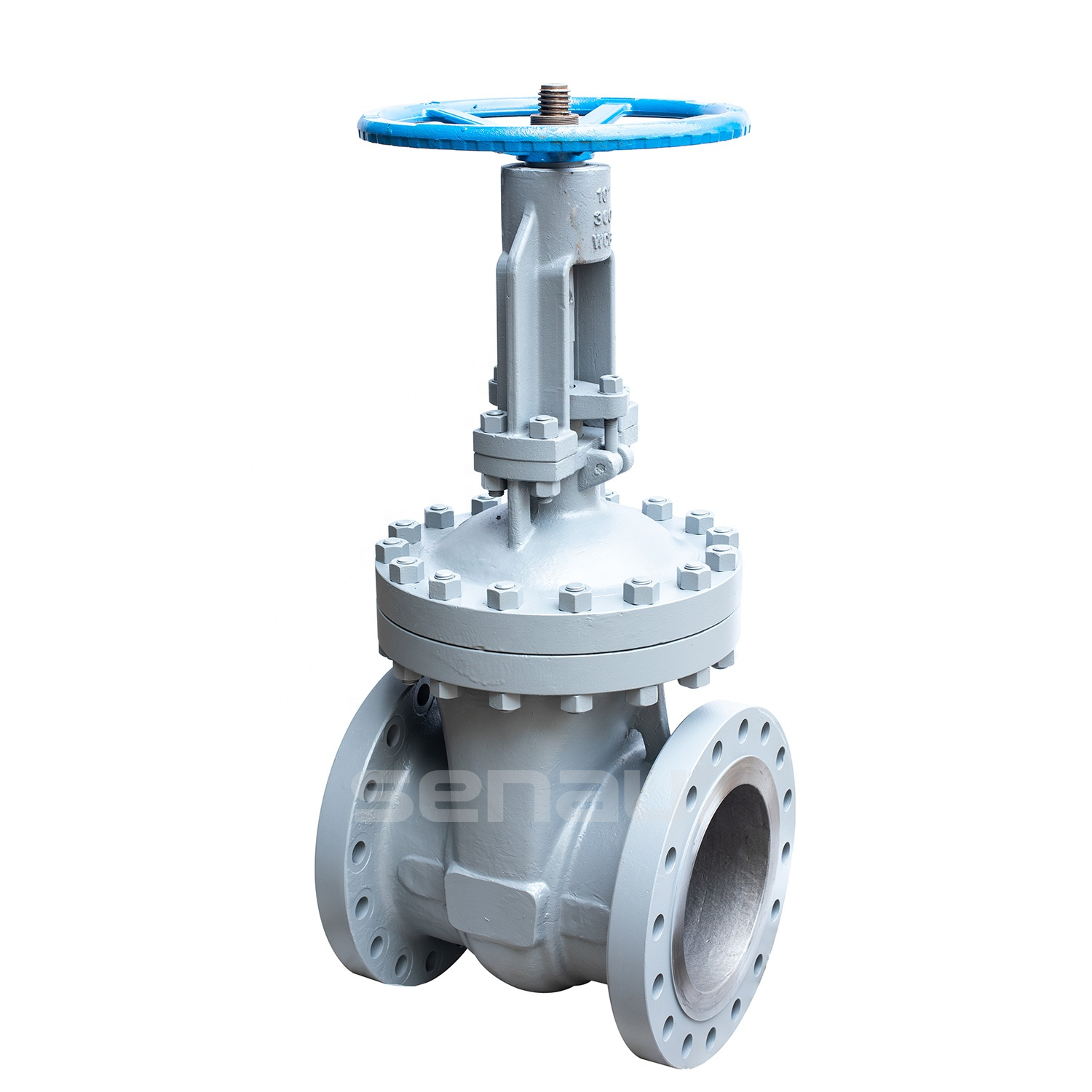

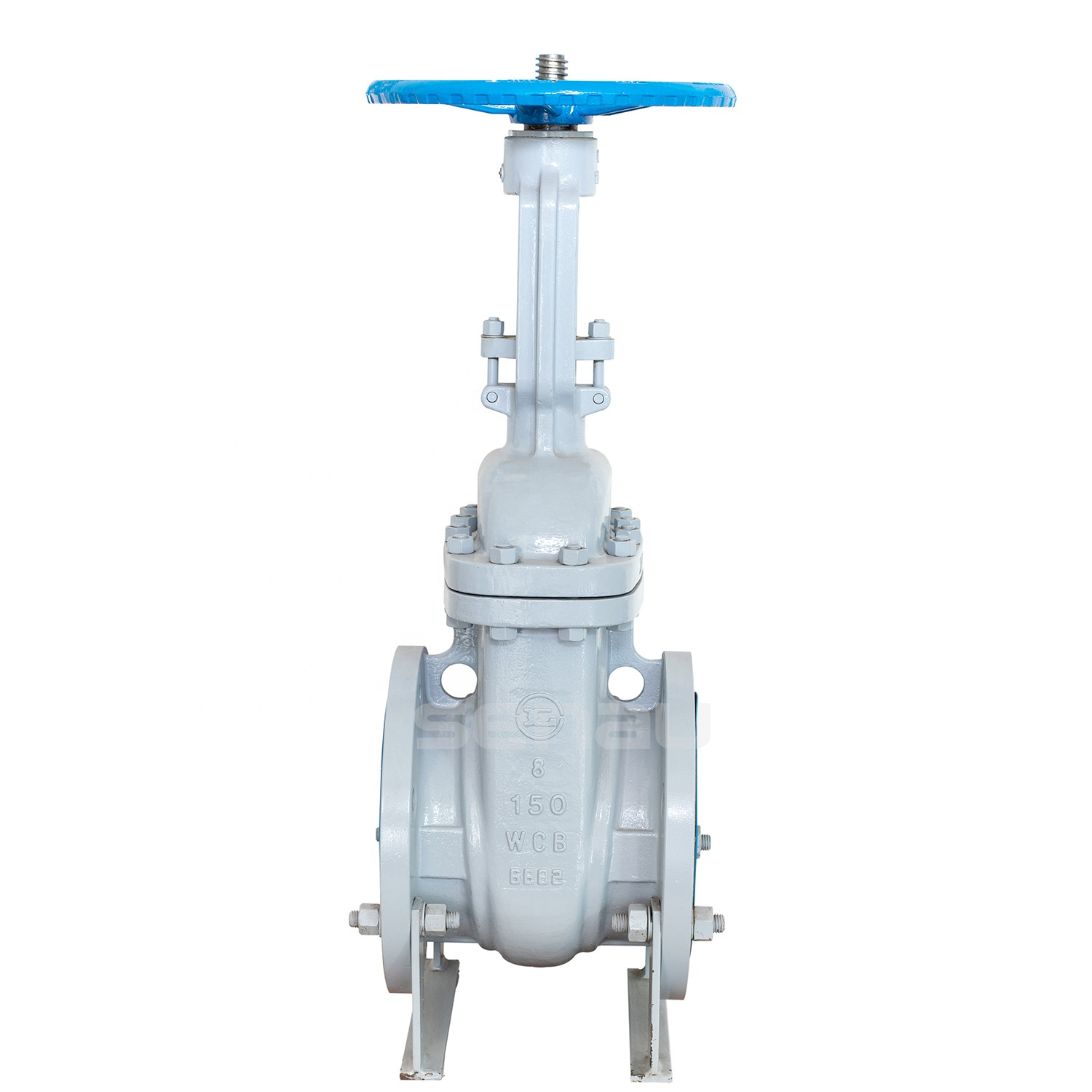

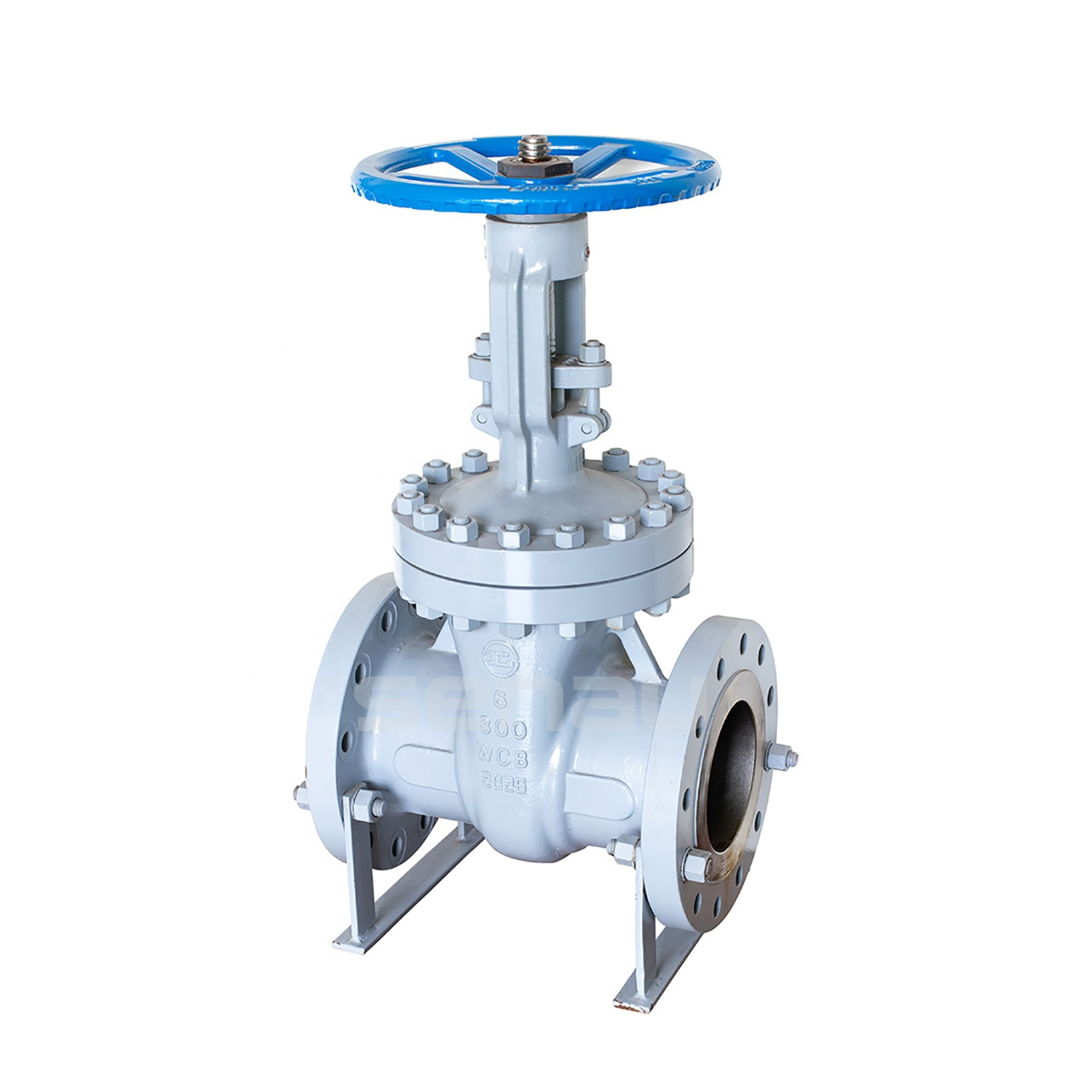

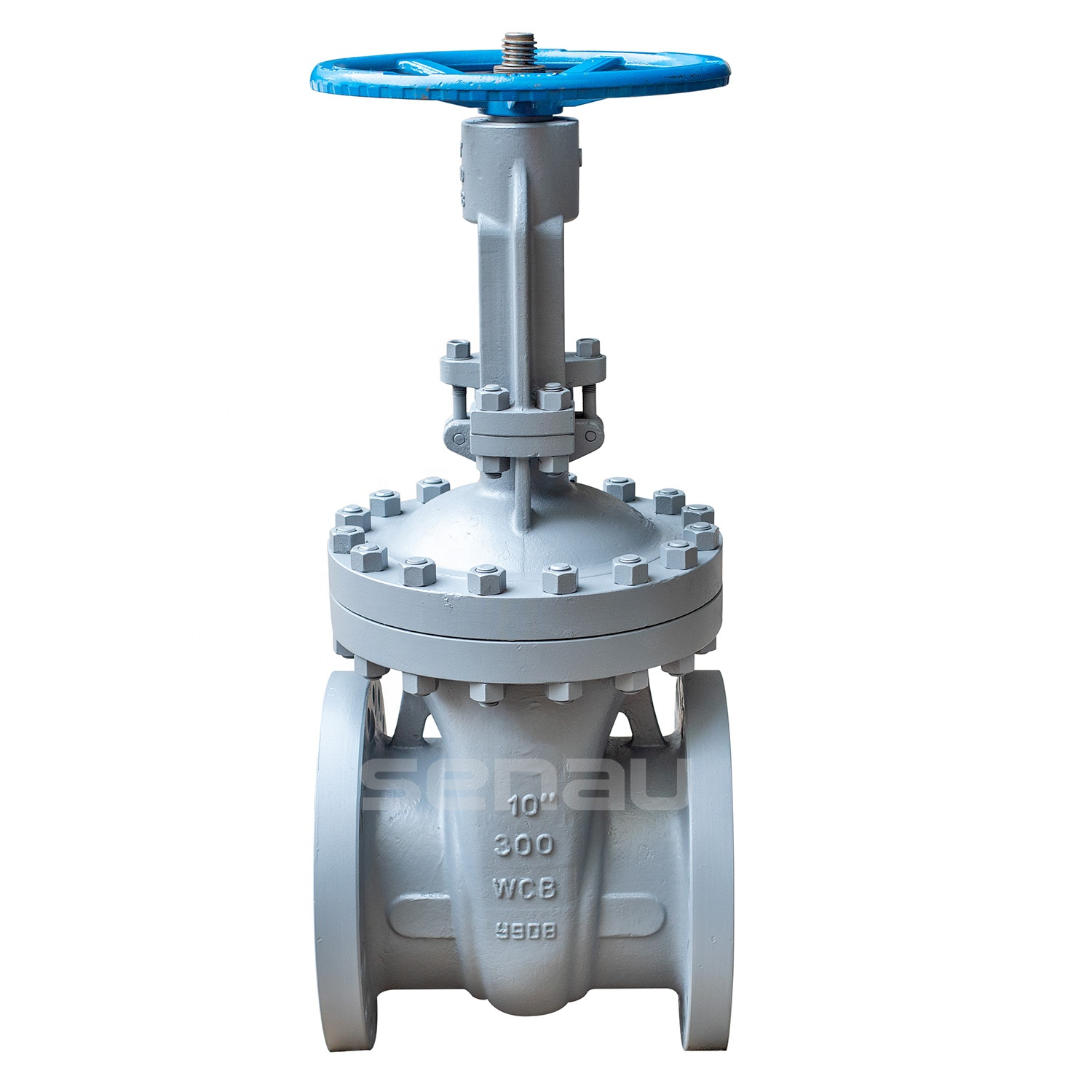

Z41H、Z41Y、Z41W型不锈钢手动闸阀PN16～PN200

简要描述：Z41H、Z41Y、Z41W不锈钢手动闸阀PN16～PN200操作方式为手动，连接方式为法兰连接形式，阀门为明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16～PN200，阀体材料为不锈钢的闸阀

产品型号：Z41H、Z41Y、Z41W
产品产地：浙江
更新时间：2023-04-04
访问量：8391

产品分类

产品说明：

操作方式为手动，连接方式为法兰连接形式，阀门为明杆楔式刚性单闸板，阀座密封面材料为不锈钢，公称压力 PN16～PN200，阀体材料为不锈钢的闸阀。 Z41W、Z41Y、Z41H 不锈钢闸阀结构紧凑、设计合理、阀门刚性好、通道流畅、流阻系数小，密封面采用不锈钢和硬质合金，使用寿命长，采用柔性石墨填料、密封可靠、操作轻便灵活。应用于工作压力 1.6MPa～20.0MPa，工作温度 -29℃～200℃的石油、化工、水力、火力电站各种系统的管路上，适用介质为硝酸类、醋酸类、水、油、气类及某些腐蚀性液体。

产品特点：

1、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
2、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
4、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

产品性能参数:

主要性能参数
型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z41W-16P～25P	16～25	1.6～2.5	≤ 150	弱腐蚀性介质
Z41Y-16P～25P
Z41W-16R～25R
Z41Y-16R～25R
Z41W-40P～63P	40～63	4.0～6.3	≤ 150	弱腐蚀性介质
Z41Y-40P～63P
Z41W-40R～63R
Z41Y-40R～63R
Z41Y-100P～160P	100～160	10.0～16.0	≤ 150	弱腐蚀性介质
Z41Y-100R～160R	100～160	10.0～16.0	≤ 150	弱腐蚀性介质
Z41H-40P～200P	40～200	4.0～20.0	≤ 200	硝酸类
Z41H-40R～200R	40～200	4.0～20.0	≤ 200	硝酸类

产品零部件材料:

零部件材料
型号	材料
型号	阀体、阀盖、闸板	阀杆	密封面	填料
Z41W-16P～25P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	石棉石墨或柔性石墨
Z41Y-16P～25P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金
Z41W-16R～25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-16R～25R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z41W-40P～63P	铬镍钛不锈钢	铬镍钛不锈钢	本体材料	聚四氟乙烯
Z41Y-40P～63P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金
Z41W-40R～63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	本体材料
Z41Y-40R～63R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金
Z41Y-100P～160P	铬镍钛不锈钢	铬镍钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z41Y-100R～160R	铬镍钼钛不锈钢	铬镍钼钛不锈钢	堆焊硬质合金	聚四氟乙烯
Z41H-40P～200P	铬镍钛不锈钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨
Z41H-40R～200R	铬镍钼钛不锈钢	不锈钢	不锈钢或不锈钢+硬质合金	柔性石墨

产品外形及结构尺寸

Z41H、Z41Y、Z41W不锈钢手动闸阀PN16外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×φd	H	D0	重量 / kg
15	130	95	65	45	14	2	4×φ14	175	200	4
20	150	105	75	55	14	2	4×φ14	180	200	5
25	160	115	85	65	14	2	4×φ14	210	200	6
32	180	135	100	78	16	2	4×φ18	210	200	7
40	200	145	110	85	16	3	4×φ18	350	200	19
50	250	160	125	100	16	3	4×φ18	358	240	29
65	265	180	145	120	18	3	4×φ18	375	240	33
80	280	195	160	135	20	3	8×φ18	433	280	45
100	300	215	180	155	20	3	8×φ18	502	320	63
125	325	245	210	185	22	3	8×φ18	612	360	108
150	350	280	240	210	24	3	8×φ23	676	360	134
200	400	335	295	265	26	3	12×φ23	820	400	192
250	450	405	355	320	30	3	12×φ25	969	450	273
300	500	460	410	375	30	4	12×φ25	1142	560	379
350	550	520	470	435	34	4	16×φ25	1280	640	590
400	600	580	525	485	36	4	16×φ30	1452	640	850
450	650	640	585	545	40	4	20×φ30	1541	720	907
500	700	705	650	608	44	4	20×φ34	1676	720	958
600	800	840	770	718	48	5	20×φ41	1874	800	1112

Z41H、Z41Y、Z41W不锈钢手动闸阀PN25外形及结构尺寸（mm）
DN	L	D	D1	D2	b	f	z×φd	H	D0	重量 / kg
15	130	95	65	45	16	2	4×φ14	175	200	4
20	150	105	75	55	16	2	4×φ14	180	200	5
25	160	115	85	65	16	2	4×φ14	210	220	6
32	180	135	100	78	18	2	4×φ18	210	220	7
40	200	145	110	85	18	3	4×φ18	350	220	18
50	250	160	125	100	20	3	4×φ18	358	250	25
65	265	180	145	120	22	3	8×φ18	373	280	35
80	280	195	160	135	22	3	8×φ18	435	300	50
100	300	230	190	160	24	3	8×φ23	500	350	65
125	325	270	220	188	28	3	8×φ25	614	400	100
150	350	300	250	218	30	3	8×φ25	674	450	135
200	400	360	310	278	34	3	12×φ25	818	500	180
250	450	425	370	332	36	3	12×φ30	969	550	207
300	500	485	430	390	40	4	16×φ30	530	560	400
350	550	550	490	448	44	4	16×φ34	1280	640	631
400	600	610	550	505	48	4	16×φ34	1450	640	900
450	650	660	600	555	50	4	20×φ34	1541	720	1013
500	700	730	660	610	52	4	20×φ41	1676	720	1166
600	800	840	770	718	56	5	20×φ41	1874	800	1258
700	900	955	875	815	60	5	24×φ48	2280	850	—
800	1000	1070	990	930	64	5	24×φ48	2420	900	—

Z41H、Z41Y、Z41W不锈钢手动闸阀PN40～PN63外形及结构尺寸（mm）
DN	L	D	H	W	重量 / kg
50	250	160	685	250	30
50	250	175	685	250	30
65	280	180	705	250	41
65	280	200	705	300	42
80	310	195	780	250	48
80	310	210	780	350	51
100	350	230	805	300	78
100	350	250	805	400	80
125	400	270	890	350	112
125	400	295	890	400	125
150	450	300	945	350	152
150	450	340	1002	450	175
200	550	375	1100	400	200
200	550	405	1150	450	220
250	650	445	1350	450	300
250	650	470	1350	500	320
300	750	510	1445	500	450
300	750	530	1528	650	490
350	850	570	1665	—	680
350	850	595	1792	—	700
400	950	655	1930	—	850
400	950	670	2180	—	920

Z41H、Z41Y、Z41W不锈钢手动闸阀PN100外形及结构尺寸（mm）
DN	L	D	H	W	重量 / kg
50	250	195	680	300	48
65	280	220	720	300	68
80	310	230	870	350	92
100	350	265	885	400	133
125	400	310	1020	450	216
150	450	350	1110	500	275
200	550	430	1225	500	360
250	650	500	1257	550	700

Z41H、Z41Y、Z41W不锈钢手动闸阀PN160外形及结构尺寸（mm）
DN	L	D	H	W	重量 / kg
65	340	245	820	350	110
80	390	260	850	350	145
100	450	300	980	400	192
125	525	355	1050	450	307

Z41H、Z41Y、Z41W不锈钢手动闸阀PN200外形及结构尺寸（mm）
DN	L	D	H	W	重量 / kg
50	350	210	712	350	108
65	410	260	765	400	195
80	470	290	835	450	250
100	550	360	950	500	350
125	650	385	1080	500	540
150	750	440	1140	600	738

产品外形结构尺寸图:

安装注意事项及要点:

1、手轮、手柄及传动机构均不允许作起吊用，并严禁碰撞。
2、双闸板闸阀应垂直安装（即阀杆处于垂直位置,手轮在顶部)。
3、带有旁通阀的闸阀在开启前应先打开旁通阀（以平衡进出口的压差及减小开启力)。
4、带传动机构的闸阀，按产品使用说明书的规定安装。
5、如果阀门经常开关使用,每月至少润滑一次。
6、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
7、安装在保温管道上的各类手动阀门，手柄均不得向下。
8、带传动机构的闸阀，按产品使用说明书的规定安装。
9、阀门安装前必须进行外观检查，阀门的铭牌应符合现行国家标准《通用阀门标志》GB12220的规定。对于工作压力大于1.0MPa及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB50243标准要求，以阀瓣密封面无渗漏为合格。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中闸阀分为,电动闸阀,气动闸阀,手动闸阀,刀闸阀,法兰闸阀,平板闸阀,不锈钢闸阀,软密封闸阀,硬密封闸阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
