产品概述

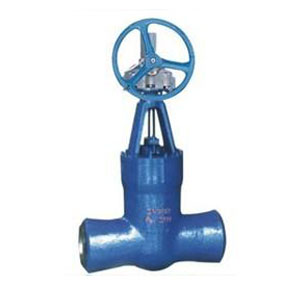

Z560Y-P54l00v Z560Y-P54l40v高温高压铬钼钒钢伞齿轮闸阀也称电站专用伞齿轮闸阀，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。
结构特点
1、采用压力自紧式密封结构，双闸板、两端支管为焊接连接。
2、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成，借阀体导向筋的引导作升降运动。
3、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成，耐磨、抗擦伤性能好。
4、阀杆表面经抗蚀性氮化处理，具有良好的抗腐蚀性和抗擦伤性能。
5、压力自紧式密封，压力越高密封性越高。
6、阀门的开和关由装在阀盖上面的手动齿轮机构完成。
7、在使用阀门时，阀门必须处于全开或全关的位置，不能作调节阀使用。
执行标准
1.设计制造与验收按JB/T3595、DL/T53I标准及日本火力发电阀门标准E101。
2.结构长度按GB/T12221，E101、JB/T2766、GB/T15188.1标准规定或按用户要求。
3.压力-温度等级按E101、JB/T3595标准规定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25标准规定或按用户配管尺寸要求。
5.可根据用户霖要，采用ASME B16.34标准制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅级阀门。
主要零件材料
Z560Y-P54l00v Z560Y-P54l40v高温高压铬钼钒钢伞齿轮闸阀主要零件材料
|
型 号 |
零件名称 |
|
阀体 |
阀座 |
闸板 |
阀杆 |
浮动阀盖 |
阀盖(支架） |
密封圈 |
填料 |
Z560Y-P54100V
Z560Y-P54140V |
铬钼钒钢 |
铬钼钒钢 |
铬钼钒钢 |
25Cr2MolV |
铬钼钒钢 |
碳钢/铬钼钒钢 |
成型石墨环 |
柔性石墨 |
主要外形和连接尺寸
Z560Y-P54l00v Z560Y-P54l40v高温高压铬钼钒钢伞齿轮闸阀主要外形和连接尺寸(mm)
公称通径
(mm) |
尺寸 (mm) |
参考重量
(kg) |
|
L |
h |
H |
D1 |
|
150 |
700 |
135 |
800 |
145 |
375 |
|
175 |
750 |
176 |
850 |
175 |
570 |
|
225 |
850 |
176 |
950 |
230 |
650 |
