产品概述

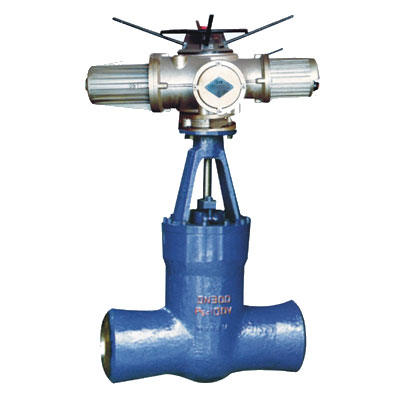

Z962Y-250 Z962Y-320高温高压电站双闸板电动闸阀也称电站专用电动闸阀，主要适用于火力电站各种系统的管路上，切断或接通管路介质。适用介质：水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。
结构特点
1、采用压力自紧式密封结构，双闸板，两端支管为焊接连接。
2、关闭机构主要由能够调心的楔式双闸板、万向顶、夹圈等组成，借阀体内导向筋的引导作升降运动。
3、阀座、阀瓣密封面采用钴基硬质合金等离子喷焊而成。耐磨、抗擦伤性能好。
4、阀杆表面经抗蚀性氮化处理，有良好的抗腐蚀的抗擦伤性。
5、阀门的开启和关闭由电动装置来控制，电动装置由专用电机、减速器、转矩控制机构、现场操作机构、手、电动切换机构等组成，除就地操作外，还可以进行远距离操作。可根据用户要求选配各种电动执行器配套。
执行标准
1.设计制造与验收按JB/T3595、DL/T53I标准及日本火力发电阀门标准E101。
2.结构长度按GB/T12221，E101、JB/T2766、GB/T15188.1标准规定或按用户要求。
3.压力-温度等级按E101、JB/T3595标准规定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25标准规定或按用户配管尺寸要求。
5.可根据用户霖要，采用ASME B16.34标准制造，900Lb、1500Lb, 2000Lb, 2500Lb等高磅级阀门。
安装说明
1、电动闸阀必须垂直安装，阀杆向上，介质流向可从任何一侧流入。
2、电动装置安装在环境温度为-20℃-+70℃,相对湿度≤80%无腐蚀，无爆炸性气体环境中，(防爆型除外)。
主要零件材料
Z962Y-250 Z962Y-320高温高压电站双闸板电动闸阀主要零件材料
|
型 号 |
零件名称 |
|
阀体 |
阀座 |
阀盖 |
阀杆 |
万向顶 |
闸板 |
密封圈 |
填料 |
Z962Y-250
Z962Y-320 |
WCB |
不锈钢 |
WCB |
2Crl3 |
渗氮钢 |
WCB |
成型石墨环 |
柔性石墨 |
主要外形尺寸和选接尺寸
Z962Y-250 Z962Y-320高温高压电站双闸板电动闸阀主要外形尺寸和选接尺寸(mm)
|
型号 |
公称通径DN(mm) |
主要外形和连接尺寸(mm) |
|
H |
L |
h |
D1 |
|
Z962Y-250 |
350 |
1400 |
1250(1200) |
350 |
345 |
|
400 |
1600 |
1300 |
420 |
400 |
|
Z962Y-320 |
250 |
1000 |
900 |
250 |
250 |
|
300 |
1150 |
1100 |
300 |
290 |
|
350 |
1400 |
1250(1200) |
380 |
345 |
注：以上数据仅供参考，可根据用户要求设计与制造。
