当前位置:首页   >  产品中心  >  闸阀 > Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P55l00v Z960Y/Z961Y-P57170v型Z960Y/Z961Y-P54l40vZ960Y/Z961Y-P57170v高温高压铬钼钒钢电动闸阀

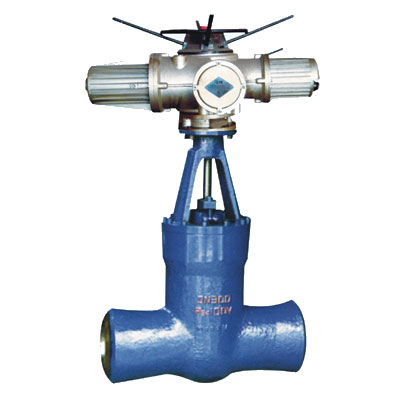

Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P55l00v Z960Y/Z961Y-P57170v型Z960Y/Z961Y-P54l40vZ960Y/Z961Y-P57170v高温高压铬钼钒钢电动闸阀

简要描述:产品概述Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P57170v高温高压焊接电动闸阀也称电站专用电动闸阀,主要适用于火力电站各种系统的管路上,切断或接通管路介质

  • 产品型号:Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P55l00v Z960Y/Z961Y-P57170v
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:8112

相关新闻

Related Articles

详细介绍

Z960Y/Z961Y-P54l40vZ960Y/Z961Y-P57170v高温高压铬钼钒钢电动闸阀


  产品概述
Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P57170v高温高压焊接电动闸阀也称电站专用电动闸阀,主要适用于火力电站各种系统的管路上,切断或接通管路介质。适用介质:水、蒸气等非腐蚀性介质。电站阀门与其他阀门产品相比的特点是高温高压,独特的自密封设计,压力越高,密封越可靠。由于性能技术特性、工况的特殊使安装在水、汽管道上作为启闭装置用。

主要特点
1、采用压力自紧式密封结构,弹性闸板,两端为焊接连接。
2、阀座密封面采用钴基硬质合金等离子喷焊而成,耐磨、抗擦伤性能好。阀瓣密封面经硬化氮化处理。
3、阀杆表面经抗蚀性氮化处理,有良好的抗腐蚀和抗擦伤性。
4、阀门的开启和关闭由电动装置来控制,电动装置分别配有专用电机,减速器、转矩控制机构、现场操作机构、手、电动切换机构,除就地操作外还可进行远距离操作。可根据用户要求选配各种电动执行器配套。

执行标准
1.设计制造与验收按JB/T3595、DL/T53I标准及日本火力发电阀门标准E101。
2.结构长度按GB/T12221,E101、JB/T2766、GB/T15188.1标准规定或按用户要求。
3.压力-温度等级按E101、JB/T3595标准规定。
4.焊接坡口尺寸按GB/T12224、JB/T3595、ASME B16.25标准规定或按用户配管尺寸要求。
5.可根据用户霖要,采用ASME B16.34标准制造,900Lb、1500Lb, 2000Lb, 2500Lb等高磅级阀门。

安装说明
1、电动闸阀必须垂直安装,阀杆向上,介质流向可从任何一侧流入。
2、电动装置安装在环境温度为-20℃-+70℃,相对湿度≤80%无腐蚀,无爆炸性气体环境中,(防爆型除外)。

性能规范
Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P57170v高温高压铬钼钒钢电动闸阀性能规范
公称压力(Mpa) 试验压力(Mpa) 工作压力(Mpa) 工作温度℃ 适用介质
强度 密封(液) P54 P55 P57
P5410 30.0 20.0 10     ≤540 蒸汽
P5414 37.5 27.5 14
P5417 48.0 36.0 17
P5510 37.5 27.5   10   ≤550
P5514 48.0 36.0   14
P5517 53.0 39.0   17
P5710 48.0 36.0     10 ≤570
P5714 55.0 40.0     14
P5717 60.0 44.0     17

主要零件材质
Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P57170v高温高压铬钼钒钢电动闸阀主要零件材质
序号 零件名称 材 质
1 阀体  WCB、WC6、WC9、20CrMoV、15CrlMolV
2 阀座 A105、12CrlMoV
3 阀板 WCB、WC6、WC9、20CrMoV、15CrlMolV
4 阀杆  2Crl3、25Cr2MolV
5 浮动阀盖 A105、WCB、WC6、20CrMoV、12Cr1Mo1V
6 密封圈 成形石墨、F软钢
7 四合环 1Crl3、12Cr1MoV
8 双头螺柱 35、35CrMoA
9 六角螺母 45、35CrMoA
10 填料 柔性石墨
11 支架 WCB、WC6、20CrMoV
12 驱动装置 组合件


主要外形和连接尺寸

Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P57170v高温高压铬钼钒钢电动闸阀主要外形和连接尺寸图

Z960Y/Z961Y-P54l40v Z960Y/Z961Y-P57170v高温高压铬钼钒钢电动闸阀主要外形和连接尺寸(mm)
公称通径(mm) 尺寸 (mm) 参考重量(kg)
L D1 H
50 280 50 600 120
65 340 65 700 150
80 470 80 700 175
100 550 100 750 230
125 600 125 750 420
150 700 145 800 480
175 750 175 850 610
200 800 190 900 650
225 850 230 950 700
250 900 250 1000 1210
300 1100 290 1150 1820
350 1200(1250) 345 1400 2550
400 1300 400 1600 3080
以上数据仅供参考,用户定货时,请提供连接管尺寸,可根据用户要求设计制造。

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品,我厂在售后服务方面作如下承诺:
一、我公司对产品质量实行三包,即:包质、包换、保修;
二、合同签订后,保证保质、保量,按时交货;
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询,随时给予解答;
五、在交付设备时,本厂向需方交付以下资料:发货清单、产品合格证、产品样本、产品使用说明书、技术资料;
当接到用户反应质量问题的信函或电话后,上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
