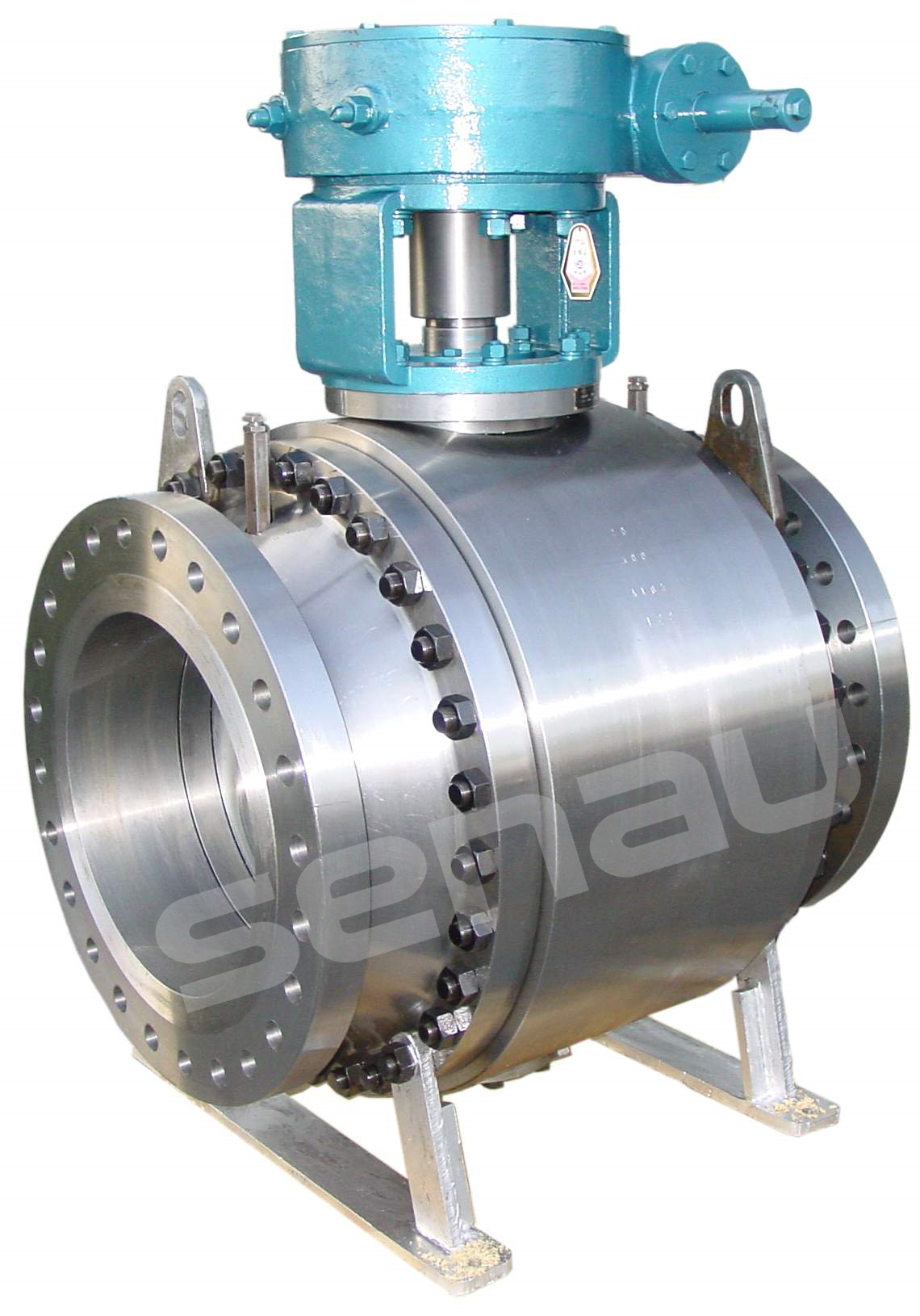

OKQ341F、OKQ641F、OKQ941F型OKQ341F抗硫球阀PN25～PN100

简要描述：OKQ抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，上欧阀门从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行

产品型号：OKQ341F、OKQ641F、OKQ941F
产品产地：浙江
更新时间：2023-04-04
访问量：8175

产品分类

产品概述

OKQ抗硫球阀是根据用户的需求，为满足在硫化环境下的抗硫化就力裂化的要求，上欧阀门从设计，选材、制造、试验、表面处理及涂漆都严格按美国腐蚀化工程师协会NACE的有关标准要求进行。OKQ抗硫球阀不仅选材广泛且内件材料均采用表面镀镍或316材质、密封圈采用特制的聚合物材料。使阀门不仅防腐蚀，抗硫化能力强，防火、防静电、密封性能好，适用压力与温度范围广，全通径与缩经齐备，并可配多种驱动装置，是化工、石油炼制、油气开采与输送系统理想的用阀选择。

公称通径：DN50～400mm 2"～16"
缩径：DN50～450mm 2"～18"
公称压力：PN2.5～10.0MPa
CLASS：150～900Lb
适用温度：－196℃～300℃

主要性能及规范

主要性能及规范
公称压力 PN(Mpa)	试验压力(Mpa)			压力级	试验压力(Mpa)
公称压力 PN(Mpa)	壳体	高压液密封	低压气密封	压力级	壳体	高压液密封	低压气密封
2.5	3.75	2.75	0.6	CLASS150	2.94	2.16	0.6
4.0	6.0	4.4		CLASS300	7.76	5.62
6.4	9.6	7		CLASS600	15.3	11.23
10.0	15	11		CLASS900	23	16.85

主要零件材料及参数

主要零件材料及参数
主要型号		零件名称	材质
主要型号		零件名称	碳钢	低温钢	不锈钢
OQK41/7E OQK341/7E OQK641/7E OQK941/7E		阀体	A105	A350LF2	A182 F316
		球体	A105+镀镍	A350LF2	A182 F316
		阀杆、固定轴	45/40cr+镀镍	42CrMo+镀镍	A182 F316
		阀座	A105+镀镍	A350LF2+镀镍	A182 F316
		密封圈	增强聚四氟乙烯对位聚苯
		O型圈	氟橡胶
		垫片、填料	柔性石墨 V型聚四氟乙烯
		轴套	SF自润滑轴承
		螺栓	A193 B7M	A193 B7M	316
		螺母	A194 2HM	A194 7M	316
应用规范	结构长度按	GB12221～89 ANSI B16.10
	法兰尺寸按	JB79～59 GB9113 HG20592～9 ANSI B16.5
	焊接标准按	GB12221～89 ANSI B16.25
	检验试验按	GB/T13927 JB/T9092～99 API598
	防火试验按	API 607 BS6755 II

球阀安装注意事项:

1.安装施工必须小心，切忌撞击阀门。
2.安装前，应将球阀作一检查，核对规格型号，鉴定有无损坏，尤其对于阀杆。还要转动几下，看是否歪斜，因为运输过程中，易撞歪阀杆。还要清除阀内的杂物。
3.球阀起吊时，绳子不要系在手轮或阀杆上，以免损坏这些部件，应该系在阀体上。
4.对于球阀所连接的管路，一定要清扫干净。可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。这些杂物，不但容易擦伤球阀的密封面，其中大颗粒杂物（如焊渣），还能堵死小阀门，使其失效。
5.安装时要留有阀柄旋转的位置。6.球阀不能用作节流。 7.带传动机构的球阀应直立安装。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中球阀分为,电动球阀,气动球阀,手动球阀,高压球阀,三通球阀,浮球阀,不锈钢球阀,硬密封球阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
