产品概述

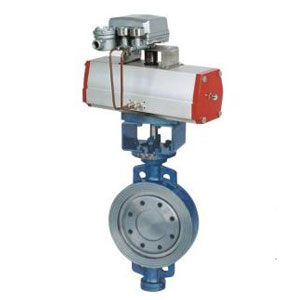

D673H气动金属密封蝶阀采用一个"U"型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能佳的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的佳装置。
产品特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢"U"型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，"U"型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，"开关"仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性
采用标准
设计标准 :GB/T12238-1989
法兰连接尺寸:GB/T9113.1-2000；GB/T9113.2-2000；GB/T9115.1-2000；GB/T9115.2-2000
结构长度:GB/T12221-1989
压力试验:GB/T13927-1992；JB/T9092-1999
配套执行机构
采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
可选附件
根据不同控制和要求可选择下列附件：
切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
调节型附件：电气定位器、气动定位器、电气转换器。
气源处理附件：空气过滤减压阀、气源处理三联件。
手动机构：HVSD手操机构
主要外形连接尺寸
主要外形连接尺寸(mm)
|
公称通经(DN) |
主要尺寸 |
法兰尺寸和螺栓规格 |
|
1.0MPa |
1.6MPa |
|
L |
H |
H1 |
D1 |
4-Ф－M |
D1 |
4-Ф－M |
|
50 |
43 |
625 |
112 |
125 |
Ф18 |
125 |
Ф18 |
|
65 |
46 |
625 |
115 |
145 |
Ф18 |
145 |
Ф18 |
|
80 |
49 |
645 |
120 |
160 |
Ф18 |
160 |
Ф18 |
|
100 |
56 |
675 |
138 |
180 |
Ф18 |
180 |
Ф18 |
|
125 |
64 |
715 |
164 |
210 |
Ф18 |
210 |
Ф18 |
|
150 |
70 |
800 |
175 |
240 |
Ф23 |
240 |
Ф23 |
|
200 |
71 |
850 |
208 |
295 |
M20 |
295 |
M20 |
|
250 |
76 |
925 |
243 |
350 |
M20 |
355 |
M24 |
|
300 |
83 |
1035 |
283 |
400 |
M20 |
410 |
M24 |
|
350 |
92 |
1070 |
310 |
460 |
M20 |
470 |
M24 |
|
400 |
102 |
1190 |
340 |
515 |
M24 |
525 |
M27 |
|
450 |
114 |
1250 |
380 |
565 |
M24 |
585 |
M27 |
|
500 |
127 |
1290 |
410 |
620 |
M24 |
650 |
M30 |
|
600 |
154 |
1455 |
470 |
725 |
M27 |
770 |
M33 |
|
700 |
165 |
1585 |
550 |
840 |
M27 |
840 |
M33 |
|
800 |
190 |
1700 |
640 |
950 |
M30 |
950 |
M36 |
|
900 |
203 |
1965 |
710 |
1050 |
M30 |
1050 |
M36 |
|
1000 |
216 |
2015 |
770 |
1160 |
M33 |
1170 |
M39 |
|
1200 |
254 |
2250 |
890 |
1380 |
M36 |
1390 |
M45 |
安装注事事项:
1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。 应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下 阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。
