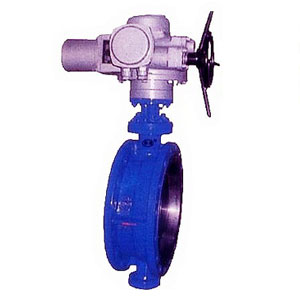

D973H-6C、D973H-10C、D973H-16C、D973H-25C型D973H硬密封电动对夹式蝶阀PN6～PN25

简要描述：D973H硬密封电动对夹式蝶阀系列产品，系长寿命、节能蝶阀

产品型号：D973H-6C、D973H-10C、D973H-16C、D973H-25C
产品产地：浙江
更新时间：2023-04-04
访问量：6718

产品分类

产品概述

D973H型硬密封电动对夹式蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。因此被广泛地应用到冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上。

产品特点

由于本产品蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
1、开启力矩小，灵活方便，省力节能。
2、三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
3、耐高压、耐腐蚀、耐磨损、使用寿命长等。

执行机构性能参数

1.功能强劲:智能型、调节型、开关式。
2.体积小巧：体积仅相当于同类产品的35%左右。
3.使用方便：采用单相电源，接线简单；采用独创的球型凸出结构，使观察更方便；免加油免点检、防水防锈、任意角度安装。
4.保护装置有双重限位、过热保护、过载保护。全行程时间15秒、30秒、45秒、60秒。及带手动功能。
5.智能数控：内置模块采用先进计算机单片及智能控制软件直接接收计算机或工业仪表等输出的标准信号（4-20mA DC /1-5VDC）实现阀门开度的智能控制和精确定位。
也可选用3810系列或NA系列电子式角行程执行机构.亦可选用PSQ系列或DYR系列。≥DN 200口径阀门一般采用380VAC电动执行器。国内品牌如瑞基，澳托克，扬州电力，天二通，兰陵等；国外品牌有英国罗托克、法国伯纳德、德国瓯玛、德国西博思（西门子）等

主要技术参数

D973H型硬密封电动对夹式蝶阀主要技术参数
公称通经DN（mm)	50～2000
公称压力PN（Mpa)	0.6	1.0	1.6	2.5
密封试验(Mpa)	0.66	1.1	1.76	2.75
强度试验(Mpa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

主要零部件材料

D973H型硬密封电动对夹式蝶阀主要零部件材料
零件名称	材料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨

采用标准

D973H型硬密封电动对夹式蝶阀采用标准
制造标准	JB/T 8527-97
法兰标准	GB9113-2000
结构长度标准	GB12221-89
检验标准	GB/T 13927-92

主要外形连接尺寸

D973H型硬密封电动对夹式蝶阀主要外形连接尺寸(mm)
公称通经(DN)	主要尺寸			法兰尺寸和螺栓规格
	主要尺寸			1.0MPa		1.6MPa		2.5MPa
	L	H	H1	D1	4-Ф－M	D1	4-Ф－M	D1	4-Ф－M
50	43	530	112	125	Ф18	125	Ф18	125	Ф18
65	46	530	115	145	Ф18	145	Ф18	145	Ф18
80	49	565	120	160	Ф18	160	Ф18	160	Ф18
100	56	600	138	180	Ф18	180	Ф18	190	Ф23
125	64	640	164	210	Ф18	210	Ф18	220	Ф27
150	70	705	175	240	Ф23	240	Ф23	250	Ф27
200	71	775	208	295	M20	295	M20	310	M24
250	76	945	243	350	M20	355	M24	370	M27
300	83	1070	283	400	M20	410	M24	430	M27
350	92	1140	310	460	M20	470	M24	490	M30
400	102	1210	340	515	M24	525	M27	550	M33
450	114	1335	380	565	M24	585	M27	600	M33
500	127	1415	410	620	M24	650	M30	660	M33
600	154	1605	470	725	M27	770	M33	770	M36
700	165	1844	550	840	M27	840	M33	875	M39
800	190	2040	640	950	M30	950	M36	990	M45
900	203	2255	710	1050	M30	1050	M36	1090	M45
1000	216	2380	770	1160	M33	1170	M39	1210	M52
1200	254	2640	890	1380	M36	1390	M45	1420	M52

安装注事事项:

1、安装前应核对蝶阀规格、压力、温度、耐腐性是否满足使用要求。应检查各零部件是否损坏或松动。
2、本蝶阀可安装在任意角度的管道上，应关闭安装为宜；焊接管道法兰时应将阀门密封口用板挡住以防止颗粒、杂物挫伤密封面，焊后取下阀门，对阀门密封面及管道内腔进行清洁，然后再安装固定阀门。
3、安装时请注意阀门关闭状态承压方向。
4、安装前应将密封面(两端密封面、蝶板密封面、阀座密封面)彻底擦干净，去掉灰尘和污物。
5、安装前应空试蝶阀，启闭应灵活，启闭位置与指针指示位置相符合。
6、手动操作顺时针为关，逆时针为开，指针指示到位后不准再加力启闭阀门。
7、阀门做压力试验时，不准用单法兰进行安装试压，必须采用双法兰安装试压。其试验压力应符合GB/T13927-92标准规定。
8、紧固螺栓时应对称交替进行紧固，不准依次单独紧固。
9、限位螺钉出厂前，已经调好，不准轻易调整。若配置驱动装置为电动、气动请阅配套驱动装置说明书。
10、电动蝶阀出厂时已将控制机构的启闭行程调好。为防止电源接通时方向搞错，用户在第一次接通电源前要先手动开启至半开位置，再按点动开关，检查指示盘方向与阀门开启方向一致即可。
11、发现阀门启闭失常应查明原因进行修理和排除，防止用加力方法开关阀门，造成阀门的损坏。

注：本公司是浙江专业阀门生产厂家，生产的阀门种类调节阀,球阀,蝶阀,闸阀,减压阀,止回阀,疏水阀,截止阀,旋塞阀,安全阀,节流阀,水力控制阀等,其中蝶阀分为:电动蝶阀,气动蝶阀,手动蝶阀,法兰蝶阀,通风蝶阀,软密封蝶阀,硬密封蝶阀,不锈钢蝶阀等,工程师皆有数十年专业经验,欢迎您来电洽谈业务！

上欧阀门售后服务承诺
对于贵公司在上欧阀门订购阀门产品，我厂在售后服务方面作如下承诺：
一、我公司对产品质量实行三包，即：包质、包换、保修；
二、合同签订后，保证保质、保量，按时交货；
三、本公司确保所提供阀门产品达到合同指标
四、对于需方的技术咨询，随时给予解答；
五、在交付设备时，本厂向需方交付以下资料：发货清单、产品合格证、产品样本、产品使用说明书、技术资料；
当接到用户反应质量问题的信函或电话后，上欧保证24小时内作出答复快解决问题。如果您想了解更多关于产品的信息欢迎您访问我们公司网站
