电液动盲板阀

简要描述:液动盲板阀主机由左阀体、右阀体、齿圈、丝杠付、阀板、密封圈等零件组成。并由底座、支撑柱构成一个钢性结构体。

  • 产品型号:F743CX
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:10936

详细介绍

F743CX电液动盲板阀产品介绍:

液动盲板阀主机由左阀体、右阀体、齿圈、丝杠付、阀板、密封圈等零件组成。并由底座、支撑柱构成一个钢性结构体。

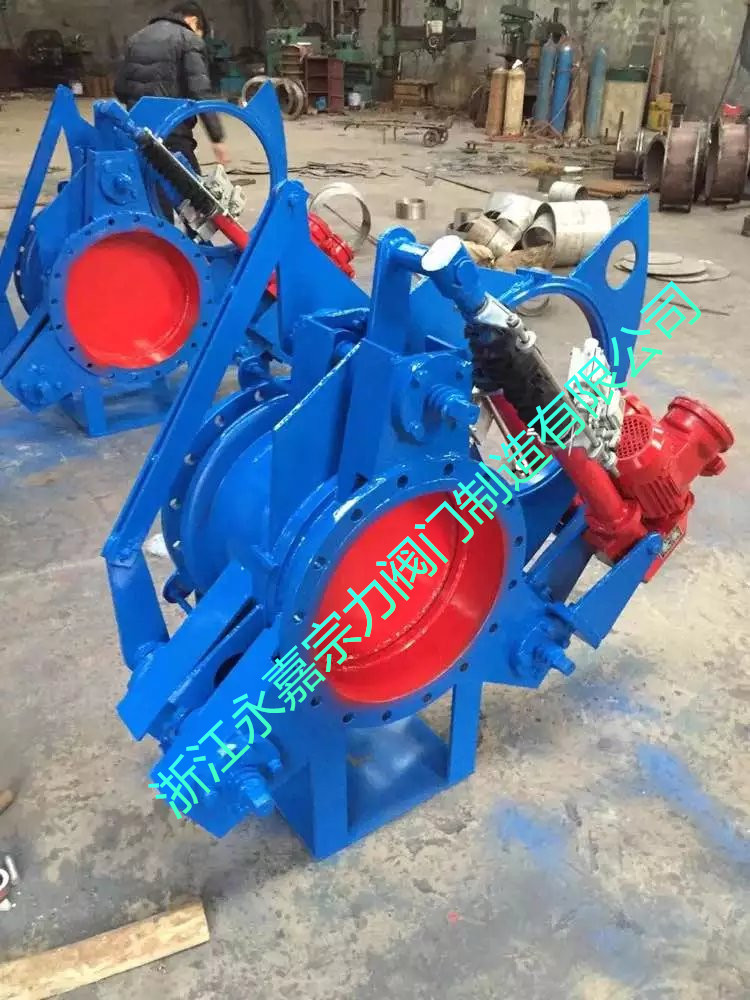

电液动盲板阀概述

  电液动盲板阀主机由左阀体、右阀体、齿圈、丝杠付、阀板、密封圈等零件组成。并由底座、支撑柱构成一个钢性结构体。

  阀门中设有启闭油缸和翻板油缸。癖闭油缸通过齿圈、齿轮和丝杠螺旋付驱动左、右阀体完成松开、夹紧动作,翻板油缸驱动阀板完成开闭动作。橡胶密封圈镶嵌在阀板上,密封性能好、更换放便。

  电液动盲板阀有正装结构(型号:),也有倒装结构(型号:FD743X-0.5)。安装时请参照图中所示确定安装方便。

  电液动扇形眼镜阀分电液控和全液控两种,电液控靠防爆电气行程开关发生位置电信号控制电磁阀动作。全液控利用二位二通阀做限位元件,通过液压油接通压力继电器产生电信号控制电磁阀动作。全液控方式压力继电器安装在液压站上,远离阀门,因此防爆性能更好。

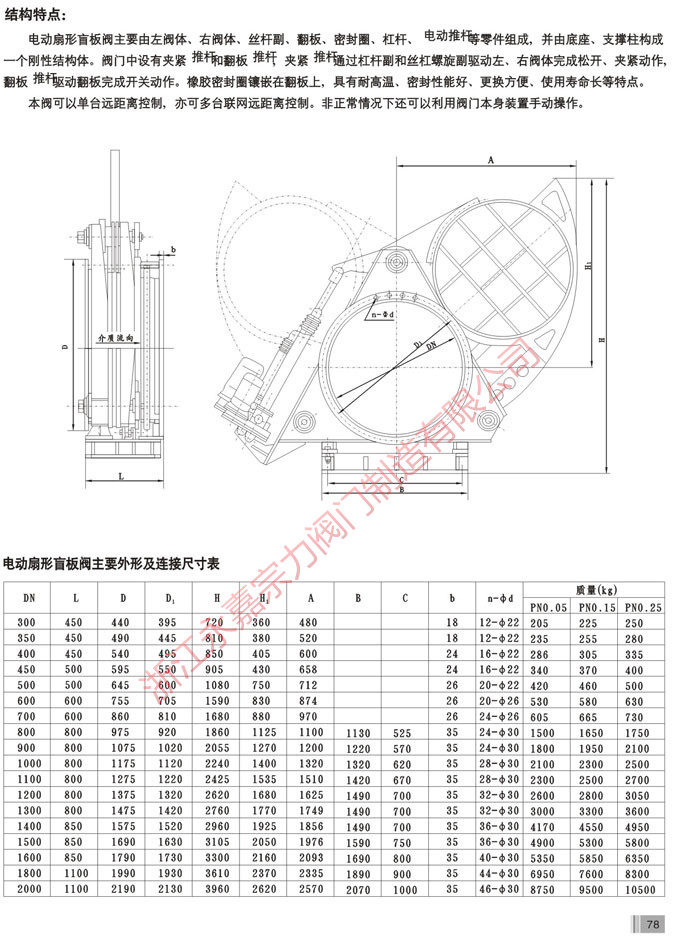

电液动扇形眼镜阀外形结构及安装尺寸

公称通径:300-2000

公称压力:0.05-0.25Mpa

适用温度:≤300℃

适用介质:煤气及有毒、有害、易燃气体
