气动盲板阀

简要描述:气动扇形盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的气缸I和夹紧、松开用的气缸II组成。关阀:气缸II动作,密封副脱开,然后气缸I动作,阀板由开到关,关到位后,气缸II再反方向动作,密封副夹紧,关阀结束。开阀则反之。

  • 产品型号:F643X
  • 产品产地:浙江
  • 更新时间:2023-04-04
  • 访  问  量:10994

详细介绍

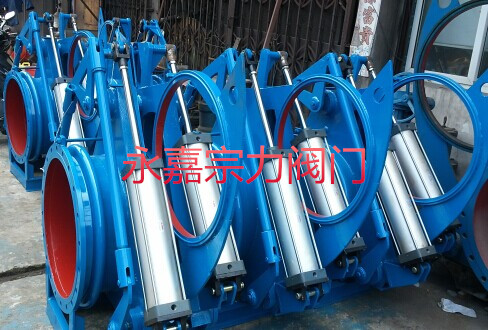

一、阀门组成及动作原理
  气动扇形盲板阀由左、右阀体、伸缩机构、扇形阀板及驱动阀板的气缸I和夹紧、松开用的气缸II组成。关阀:气缸II动作,密封副脱开,然后气缸I动作,阀板由开到关,关到位后,气缸II再反方向动作,密封副夹紧,关阀结束。开阀则反之。

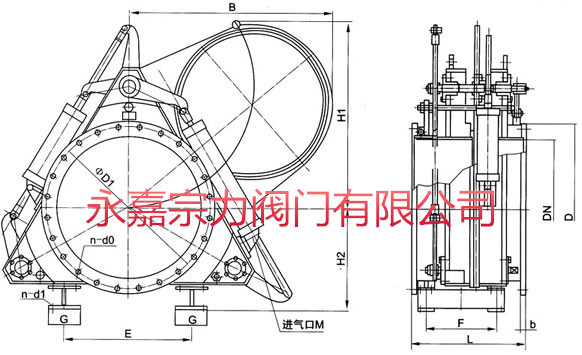

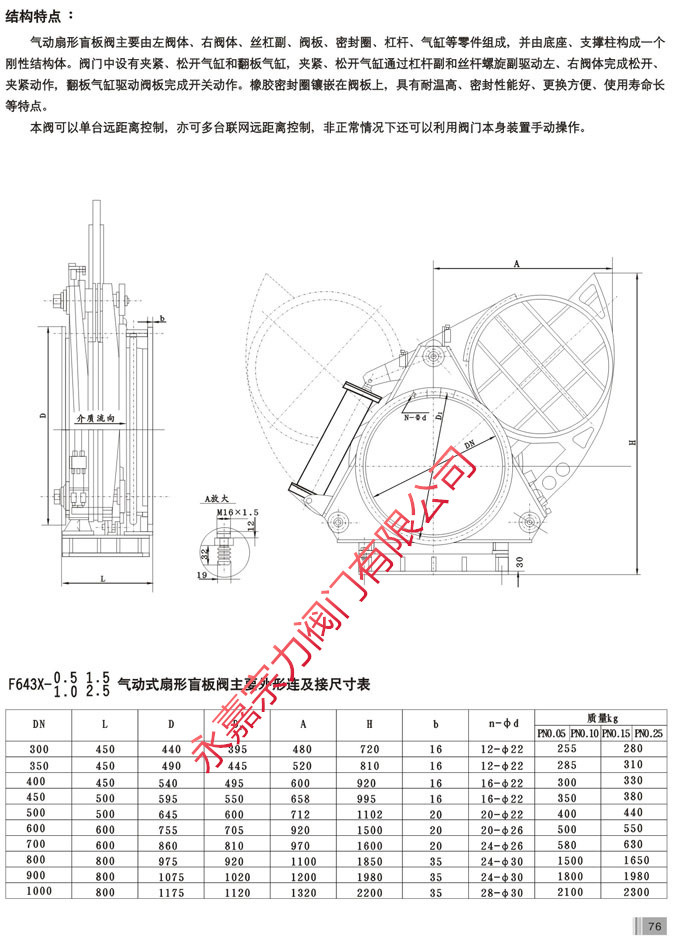

二、气动扇形盲板阀结构简图

公称通径:300-2000

公称压力:0.05-0.25Mpa

适用温度:≤300℃

结构形式:长系列

适用介质:煤气及有毒、有害、易燃气体





三、气动扇形盲板阀主要外形尺寸、连接尺寸重量

DN
L
D
D1
n-do
b
B
H1
H2
E
F
G
n-d1
气缸接口尺寸
参考重量kg
500
600
645
600
20-22
20
740
680
510
550
345
100
8-18
M18×1.5
690
600
630
755
705
20-26
20
900
850
500
-
-
-
-
M18×1.5
980
700
630
860
810
24-26
20
1050
960
533
910
455
-
4-18
M18×1.5
1100
800
630
975
920
24-30
20
1180
1100
590
910
455
-
4-18
M18×1.5
1410
900
800
1075
1020
24-30
20
1300
1300
775
1000
520
150
8-18
M27×2
2160
1000
800
1175
1120
28-30
20
1450
1500
882
1300
600
190
8-18
M27×2
2760
1200
950
1375
1320
32-30
20
1650
1670
932
1400
850
-
4-30
M27×2
3580

注:1、气缸气源压力为0.4-0.6MPa。2、根据用户需要,可配套提供电气控制箱,但需在合同中注明。
四、气动扇形盲板阀附件参数(订货时请在合同中详细注明)



附件
电源
接近开关
行程开关
DC24V
J4-D581(三线常开)
3SE3 120-1CA
8077/1(防爆)
AC220V(50Hz)
J4-A5A1(二线常开)
