产品展示 首页 >> 产品展示 > 污水闸门系列 > 拍门阀 > PM铸铁拍门
PM铸铁拍门

产品型号:PM

产品产地:浙江

产品简介:宗力阀门生产铸铁拍门,圆形拍门,钢制拍门,不锈钢拍门等系列拍门产品,拍门多用于给水排水和污水处理工程的各个管道和水渠道,用于溢流和防止水流倒灌,也可用于各种竖井井盖。等同于管道口的止回阀。

PM铸铁拍门的详细资料:

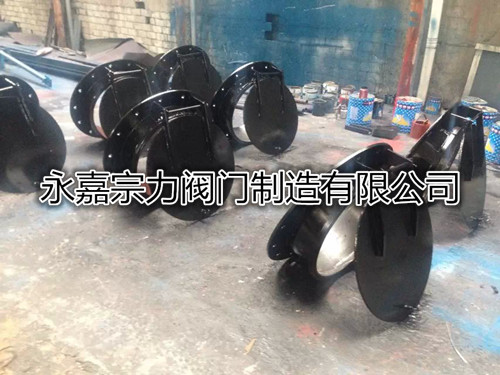

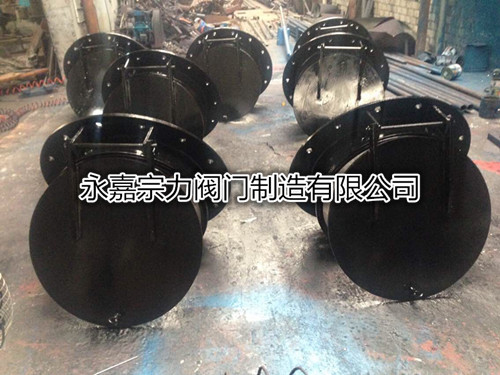

PM铸铁拍门系列产品展示

铸铁拍门产品简单介绍:

铸铁拍门用于单向水流的圆形和方形出水口,结构严密,工作可靠,无需人力操作启闭力来自水源压力,当铸铁拍门内的水压大于外侧压力则开启,反之则关闭。

PM拍门详细内容
PM拍门的螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢,密封件采用橡胶或橡胶垫片。铸铁拍门的公称压力为0.1MPa-1.0MPa,适用温度≦50℃。铸铁拍门中心与流道中心允许偏差不应大于3.0 mm;四周应留有400 mm的安装空间,拍门出口下方做成1:5的斜坡。铸铁拍门安装可采用法兰连接和混凝土浇筑。铸铁拍门适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。启闭机闸门

宗力PM铸铁拍门系列产品的用途介绍:

PM铸铁拍门阀多用于给水排水和污水处理工程的各个管道和水渠道,用于溢流和防止水流倒灌,也可用于各种竖井井盖。等同于管道口的止回阀。外形上可分为方形拍门和圆形拍门。结构特点:本厂生产的拍门分圆形拍门(PM-Y型)及方形拍门(PM-F型)两种,均采用双铰链式,具有结构简单、密封性好等特点。最大工作水压为6m水头。






产品介绍:

产品名称:PM铸铁拍门
产品型号:PM
公称压力:0.1MPa
适用介质:水、河水、污水、海水
适用温度:≤50℃
主要零部件材质:碳钢、不锈钢
产品规格:DN100-DN2000
主要用途:拍门阀多用于给水排水和污水处理工程的各个管道和水渠道,用于溢流和防止水流倒灌,也可用于各种竖井井盖。等同于管道口的止回阀。外形上可分为方形拍门和圆形拍门。结构特点:本厂生产的拍门分圆形拍门(PM-Y型)及方形拍门(PM-F型)两种,均采用双铰链式,具有结构简单、密封性好等特点。最大工作水压为6m水头。
拍门系由阀体、阀盖及铰链构件组成,其启闭力来自水源压力,不需人工操作。该拍门内的水压大于拍门外侧压力,则开启;反之则关闭,以达到溢流和止回的作用。

PM铸铁拍门产品结构特点

该拍门系由体,盖及铰链构件组成。其启闭力来水源压力,不需要人工操作。该拍门内的水压大于拍门外侧压力,则开启:反之则关闭,以达到溢流和止回的作用。

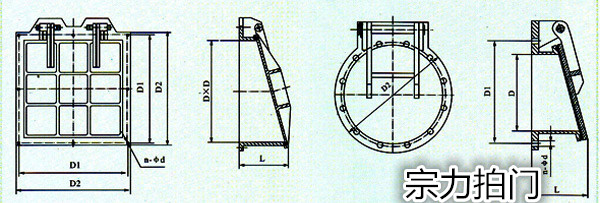

拍门主要外形尺寸:



PM铸铁拍门的产品主要外形尺寸:







公称通径

D

D1

D2

L

n-Φd

Φ250

250

335

375

180

12-Φ18

Φ300

300

395

440

200

12-Φ22

Φ350

350

445

490

220

12-Φ22

Φ400

400

495

540

230

16-Φ22

Φ450

450

550

595

240

16-Φ22

Φ500

500

600

645

280

20-Φ22

Φ600

600

705

755

330

20-Φ26

Φ700

700

810

860

330

24-Φ26

Φ800

800

920

975

330

24-Φ30

Φ900

900

1020

1075

350

24-Φ30

Φ1000

1000

1120

1175

380

28-Φ30

Φ1200

1200

1340

1405

420

32-Φ33

Φ1400

1400

1560

1630

480

36-Φ36

□300

300

390

460

200

4-Φ18

□400

400

520

590

230

4-Φ18

□600

600

765

835

330

8-Φ23

□800

800

950

1050

330

8-Φ23

□1000

1000

1150

1250

380

8-Φ23
