产品展示 首页 >> 产品展示 > 排泥阀_排泥阀型号 > 隔膜式排泥阀 > JM隔膜式排泥阀

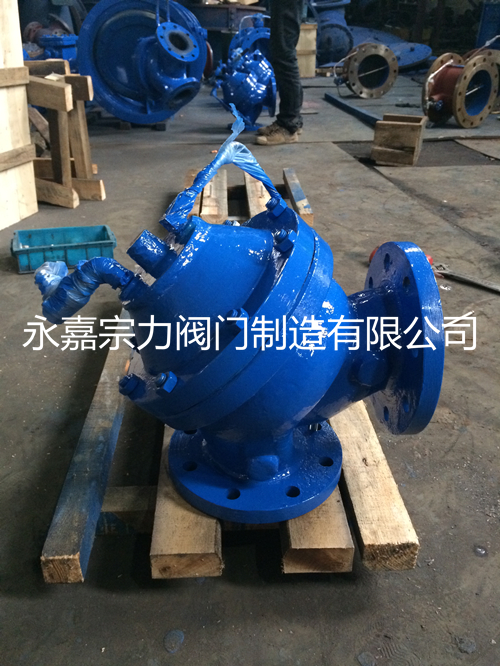

JM隔膜式排泥阀

产品型号:JM744X-10/JM644X-10

产品产地:浙江

产品简介:隔膜式排泥阀材质:碳钢 不锈钢 型号:JM744X 产品别名:阀门 适用范围:水池 连接形式:法兰 类型(通道位置):二通式 流动方向:单向 驱动方式:手动 用途:换向,计合理,隔膜式排泥阀使用方便,密封性能好,经久耐用,该阀门利用隔膜片和角式截止阀两部组成,

JM隔膜式排泥阀的详细资料:

隔膜式排泥阀材质:碳钢 不锈钢 型号:JM744X 产品别名:阀门 适用范围:水池 连接形式:法兰 类型(通道位置):二通式 流动方向:单向 驱动方式:手动 用途:换向,计合理,隔膜式排泥阀使用方便,密封性能好,经久耐用,该阀门利用隔膜片和角式截止阀两部组成,隔膜片材料选用进口丁晴橡胶耐磨橡皮,寿命可达3年以上,经用户反馈信息该产品寿命可更长。开关速度快,一般只需8秒钟打开阀板,隔膜式排泥阀可清理池内泥沙和污物,清理后关闭阀板,无渗漏,隔膜室内以液体带动阀板升降(开关),此阀必须设有机房、油泵、换向阀可远距离控制排泥阀开关。



   隔膜式排泥阀主要安装于水池或高架水塔的进水口处,当水位达到设定的高度时,主阀由浮球导阀控制关闭进水口停止供水;当水位下降后,主阀由浮球导阀开关控制打开进水口向水池注水,实现自动补水.液位控制精度准确,不受水压干扰;100X遥控浮球阀可随水池的高度及使用空间任意位置安装,维护、调试、检查方便、密封可靠,使用寿命长。阀门性能可靠,强度高,动作灵活。一般水池可装2-10台一排安装,同时启动开关,驱动液可用清水或油,隔膜式排泥阀产品可节省人力物力,有很大的经济效益是理想产品。该阀的主要特点是采用双室隔膜传动机构替代活塞式,无运动磨损,寿命长。主要用途是安装在各类沉淀池的底部壁外,用以排除池底的泥沙及污物。名盖阀,常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其工作水深小于10米。


  隔膜式排泥阀工作原理:当管道从进水端给水时,由于针阀、球阀、浮球阀是常开的,水通过微型过滤器、针阀、控制室、球阀、浮球阀进入水池,此时控制室不形成压力,主阀开启,水塔(池)供水。当水塔(池)的水面上升至设定高度时,浮球浮起关闭浮球阀,控制室内水压升高,推动主阀关闭,供水停止。当水面下降时,浮球阀重新开启,控制室水压下降,主阀再次开启继续供水,保持液面的设定高度。

隔膜式排泥阀法兰连接尺寸



公称通径DN

    L

    L1

    H

    100

    160

    120

    370

    150

    190

    150

    440

    200

    225

    190

    530

    250

    260

    220

    615

    300

    280

    260

    785

    350

    315

    300

    880

    400

    340

    340

    970

 隔膜式排泥阀主要型号参数参考:



型号 公称压力 PN(MPa) 壳体试验压力 PN(MPa) 隔膜传动介质 隔膜传动工作压力 PN(MPa) 介质温度
   JM744X-10    JM644X-10 1 1.5 清水、气 0.15-1.0 0-80℃





尺寸
规格
  D
  D1
  ∮
  L
  H1
  H
  Z-∮
进液接管
   G
  80
 195
 160
 210
 135
115
 330
 4×18
  1/2
 100
 215
 180
 240
 145
 125
 360
 8×18
  1/2
 150
 280
 240
 315
 185
 155
 450
 8×23
  1/2
 200
 335
 295
 400
 220
 185
 545
 8×23
  1/2
 250
 390
 350
 460
 250
 215
 610
12×23
  1/2
 300
 440
 400
 555
 280
 240
 680
12×23
  1/2





公称通径
DN(mm)
尺寸(mm)
L
A1
A
H1
H
F
50
203
140
335
210
265
168
65
216
140
335
215
310
180
80
241
145
345
245
350
210
100
270
155
365
305
460
284
125
300
165
385
365
520
310
150
335
180
410
415
570
370
200
400
205
465
510
840
463
250
480
225
505
560
890
525
300
550
245
545
658
1030
625
350
620
275
595
698
1090
705
400
690
285
625
735
1150
778
450
750
285
625
735
1150
778





电动排泥阀 水上式底阀 池底排泥阀 盖阀排泥阀 角式排泥阀 快开排泥阀 三通式排泥阀 手动排泥阀

永嘉宗力阀门制造有限公司生产的排泥阀产品部分实物图欢迎联系:





排泥阀
排泥阀专用电磁阀
电动排泥阀

隔膜式排泥阀产品承诺:
宗力阀门一贯奉行诚信为企业的灵魂。本着提供高品质产品,竭诚为用户服务的宗旨的经营原则,公司以满足顾客需要为宗旨,愿意通过自己的努力共同促进双方的合作,为顾客提供优质的产品和优良的服务,宗力实行公开服务承诺。
1宗力所提供的产品从供货之日起,在正常使用情况下,质保期为12-24个月,在质保期内,一律实行:保质、保量、包修、包换等。同时还提供终身免费质询服务。
2.用户在运输、装卸、储存、擅自拆卸产品或养护不当、自然灾害等原因造成产品损坏、使用不当或在保修期外,本公司对产品实行终身技术服务,只收取配件的成本费。
3.用户如发现产品质量问题或服务抱怨,宗力收到用户函电后,根据路程的远近距离,本市城区2小时到达现场,外区域遇重大问题保证在24小时赶到现场并及时给予答复解决,确保用户达到满意。
4.公司承诺质保期满后以最合理优惠价格快速地提供保养服务,并应买方要求派技术人员赴买方现场进行技术服务。
5.公司货源充足,品种齐全,配件丰富,应急预案和措施严密,可以及时解决用户临时性的紧急需求。
6.产品使用过程中,用户对产品质量、使用性能、改进意见或其他建设性建议等方面的反馈,宗力会积极采纳并改进,以便进一步提高产品质量,更好地回报用户。

隔膜式排泥阀订货说明:
1.产品选型:如有指定型号标准,请直播销售热线咨询价格,了解详情!
